一、材料簡介 熱塑性聚烯烴(TPO)預鋪防水卷材是由乙烯、丙烯、丁烯共聚生成,制成的既具有橡膠類材料耐老化的特性,又具有塑料可焊接性的片材,由片材作為主體材料、自粘膠、表面防(減)粘保護層(除卷材搭接區域)、隔離材料(需要時)構成的,與后澆混凝土粘結,采用預鋪法施工,搭接邊采用熱空氣焊接,無需附加層,也可不做保護層的防水卷材。 產品執行標準:T/CBMF43-2018《熱塑性聚烯烴(TPO)預鋪防水卷材》 二、產品特性 1)反相粘接與結構層不受墊層沉降破壞,形成防水層與混凝土結構的無間隙結構,杜絕竄水現象; 2)單層使用即滿足地下防水工程一級防水設防要求,無需做保護層; 3)卷材搭接采用熱風焊,接縫剝離強度高,更安全、更可靠; 4)具有極強的化學穩定性,耐老化、耐侵蝕性能強,耐釘刺和撕裂強度高; 5)專用配套材料齊全,施工快捷簡便,維修方便; 三、適用范圍 1)主要用于地下室、人防、水庫、橋梁、公路、綜合管廊、地鐵隧道、涵洞等防水工程 四、推薦方案 |
部位 | 推薦做法 | 備注 |

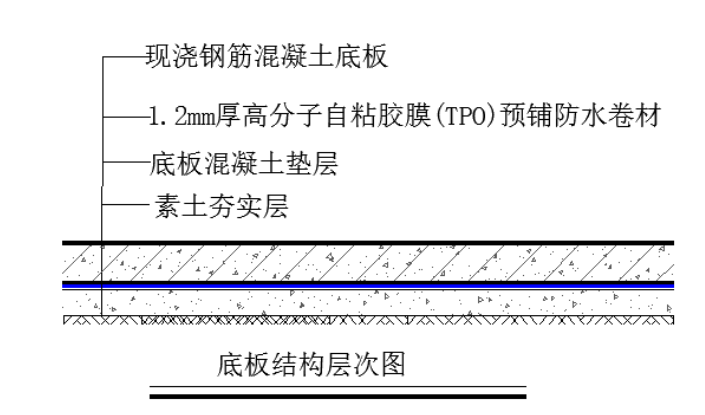

底板 | (構造層次從上至下) l 現澆鋼筋混凝土底板 l 高分子自粘膠膜(TPO)預鋪防水卷材 l 混凝土墊層 l 素土夯實層 | T/CBMF43-2018《熱塑性聚烯烴(TPO) 預鋪防水卷材》 GB50108-2008《地下工程防水技術規范》 |

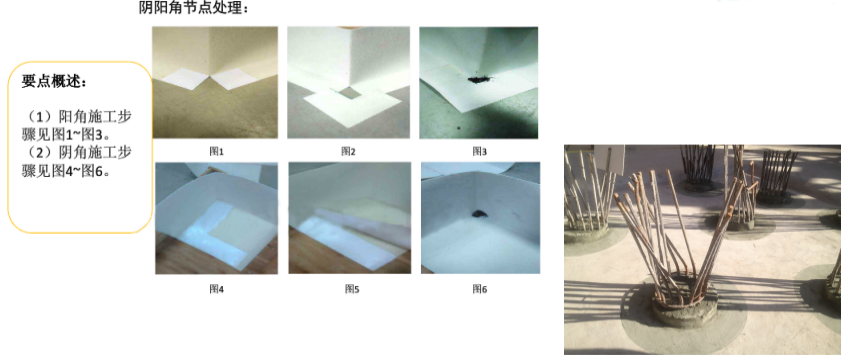

五、施工工藝 清理基面→定位彈線→細部節點加強處理→預鋪卷材→搭接處理→綁扎鋼筋封→澆筑混凝土 施工要點: 1、基層清理: 1.1將基層表面的鋼筋頭、浮漿等雜物鏟除并清理干凈,基層應堅實、平整、無明水、灰塵和油污,鋼筋頭低于基面20-30mm。 1.2基層蜂窩、孔洞、裂縫等缺陷用高標號水泥砂漿或防水砂漿修補平整。 1.3施工前應對基層檢查和驗收,符合要求后進行清理和清掃,必要時用吸塵器或高壓吹塵機吹凈。 1.4在轉角、陰陽角、平立面交接處應抹成圓弧,圓弧半徑不小于50mm。 2、定位彈線 2.1根據施工作業面的情況,先彈第 一道定位線。 2.2第二條與第 一條線之間的距離的寬幅1.90m,之后每條基準線與前一條基準線之間距離按小于等于1.80m進行彈線定位。 2.3彈好基準線后,將卷材攤開并調整對齊基準線,以保證卷材鋪設平直。 3、鋪設卷材 3.1鋪設第 一幅TPO預鋪卷材時,先將卷材按彈線定位空鋪在基面上。 3.2 TPO預鋪卷材的平滑光面面向基層,沙面朝上,仔細校正卷材位置,進行鋪設。 3.3相鄰第二幅卷材在長邊方向與第 一幅卷材的搭接寬度為100mm。 3.4鋪設下一幅卷材時,一定要注意與上一幅卷材搭接,搭接處熱風焊接; 3.5卷材不得在陰陽角接頭,接頭處應間隔錯開。 4、搭接邊密封 4.1防水卷材搭接部位焊接面擦拭干凈、干燥,采用自動焊接機進行焊接,由專人操作,保持2.3m/min的速度穩定行走; 4.2自動焊接無法操作的部位手持式焊接機,采用熱風焊接,焊接時焊嘴與焊接方向呈45°角,壓輥與焊嘴平等并保持大約5mm的距離,焊接邊應有呈亮色熔漿滲出,不應出現漏焊、跳焊、燒焦或焊接不牢現象,焊接時不得損害非焊接部位的卷材; 5、細部節點處理 5.1陰陽角部位處理: 1、陰陽角無需附加層,基層應做成直角,以便于卷材與基層服帖,卷材接縫粘結牢靠,達到整體密閉效果。 5.2樁頭部位處理: 1、按規定的配合比混料,用手動或電動攪拌器充分?jǐn)嚢?,稍放置后再攪勻即可涂刷(抹)。每次拌合的?shù)量視工程量大小而定。一次的調配量,以20分鐘用完為限。涂料不得少于兩層 2、涂刷時須使用半硬的尼龍刷,不得使用抹子、滾筒、油漆刷或噴槍等工具。涂刷時應用力均勻并來回縱橫的進行,以保證凹凸處都能均勻的涂上涂料。 3、每遍涂刷時應交替改變涂層的涂刷方向,同層涂料的先后搭茬寬度控制在30mm。 4、第二層涂刷應在第 一層初凝并呈濕潤狀態時進行,如第 一層表面干燥應噴水后施工。 5、在熱天施工時宜在施工后進行防護處理,防止涂層過早干燥而造成表面起皮、龜裂,影響其滲透效果,冬季5°以下不宜施工。 6、水泥基滲透結晶型防水涂料不得在雨雪天中施工。 7、也可使用特殊預制件進行處理 六、示意圖 七、對比分析 |
項目 | 改性瀝青類防水卷材 | |
主要原材料 | 熱塑性聚烯烴 | 瀝青 |
主要原材料特點 | 耐熱老化、耐化學性、尺寸穩定性好、無毒環保 | 冬脆夏淌、熱熔有氣味 |
材料特性 | 更耐低溫(-40℃),伸長率可達600%以上 | 低溫(-20℃)、延伸率(30~40%) |
粘結原理 | 非瀝青基自粘膠料能蠕動深入混凝土毛細孔與微細裂縫中形成鉤爪效應和榫頭連接粘結;與水泥在水化反應過程生成化學鍵,和混凝土完全融合在一起。形成復合+融合的防水體系 | 物理表面吸附粘結,屬自粘膠粘結原理。獨立的防水體系。 |
耐老化 | 熱塑性聚烯烴(TPO)同時具有乙丙橡膠的超長耐老化性能,在室外暴露,紫外線強烈照射的情況下理論使用壽命達到20年以上,地下使用可與結構同壽命。 | 瀝青主要的化學成分:以瀝青質為主,其次是膠質,少量是油分, 隨時間的推移體系中的雜質導致油分變?yōu)槟z質,進而變?yōu)闉r青質,Z終導致瀝青的機構化,卷材開始發硬發脆。 |
施工對比 | 整體鋪貼速度快。邊部熱風焊接Z安全。 | 熱熔法:極易對卷材造成傷害。瀝青煙對人體造成傷害。邊部熱熔無法保證搭接均勻,極易成為漏水隱患。 |
