1、材料簡介 熱塑性聚烯烴聚酯復(fù)合高分子防水卷材防水卷材是一種以PP與三元乙丙為基料,添加各種抗老化劑采用先進(jìn)聚合技術(shù)制成的防水材料,是近幾年在歐美盛行的一種新材料。 2、產(chǎn)品特性 1、兼具三元乙丙優(yōu)異的耐老化性能與PP的可焊接性能,不存在增塑劑遷移而變脆。 2、環(huán)保、無氯、無污染。 3、高斷裂強(qiáng)度、高撕裂強(qiáng)度、抗沖擊、耐穿刺。 4、耐低溫,-40℃彎曲無裂痕。 5、表面光滑、高反射率、節(jié)能且耐污染。 6、耐藻類、霉類等微生物生長,耐熱老化。 7、耐酸堿腐蝕性能強(qiáng),適合于高酸、高堿地區(qū)。 8、無明火施工,安全性強(qiáng)。 3、使用范圍 主要應(yīng)用于外露式單層屋面防水工程也可用于大型場館、機(jī)場、地下室、人防工程、綜合管廊、水庫堤壩、垃圾填埋場、地鐵隧道、橋梁、糧庫等工程。 4、推薦方案 |
部位 | 推薦做法 | 備注 |
屋面 | 1.2mm熱塑性聚烯烴聚酯復(fù)合高分子防水卷材
|
五、施工工藝 屋面清理→測量彈線→預(yù)鋪TPO防水卷材→涂刷粘接劑→卷材粘接壓實(shí)→收口及細(xì)部處理→清理檢查→驗(yàn)收 各工序的施工在交叉施工過程中要求緊密配合,TPO卷材要施工時(shí),首先要進(jìn)行試鋪 把自然疏松的卷材按輪廓布置在基層上 平整順直 不得扭曲 并進(jìn)行適當(dāng)?shù)募舨?。平行于屋脊的搭接縫應(yīng)順流水方向搭接垂直于屋脊的搭接縫應(yīng)順年Z大頻率風(fēng)向搭接。施工前進(jìn)行精確放樣 盡量減少接頭 有接頭部位 接頭相互錯(cuò)開至少 300 mm,各層次施工同步進(jìn)行。每道施工工序在完成局部施工且經(jīng)過質(zhì)檢員檢查后,下一道施工工序必須及時(shí)跟進(jìn)施工。 5.1、基層的處理 ? 施工前需對原屋面進(jìn)行清理,去除屋面泥污及尖銳的異物,對于需要使用壓條固定的區(qū)域,檢查屋面的穩(wěn)定性。檢查建筑物周邊和屋面開口的周邊,保證基層達(dá)到卷材施工要求。 ? 屋面應(yīng)保持清潔,干燥,平滑且無異物污染。例如:潤滑脂,動(dòng)物油脂,煤焦油以及油性 物質(zhì)等。所有鋒利邊緣或粗糙表面都應(yīng)進(jìn)行必要的處理,以免對防水層造成任何損害。 ? 基層銹蝕較嚴(yán)重的部位需進(jìn)行打磨除銹,涂刷防銹漆一道。 ? 原屋面防水片材進(jìn)行拆除干凈。

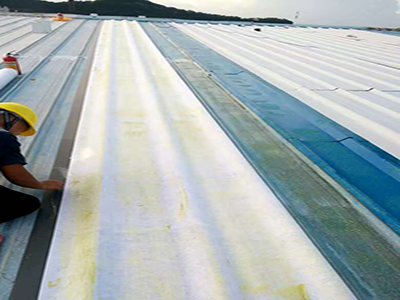

施工前做粘接拉力實(shí)驗(yàn) 1)卷材安裝施工時(shí),先把第一片卷材往回折并露出其背面和基層。折疊當(dāng)中要保持卷材平整,盡量減少安裝產(chǎn)生的折痕。在涂刷膠粘劑之前,應(yīng)除去基層上的任何灰塵和其它污物。要用較硬的掃帚掃凈基層和卷材間的接觸面。
2)為了保證卷材與基層緊密牢固的接觸,可用硬刷按壓已鋪設(shè)粘合的卷材。 3)把一幅或多幅卷材的長邊折疊一半,從折疊處分別在防水卷材表面和基層用膠輥涂刷一層膠粘劑,待膠粘劑半干且不粘手時(shí),使預(yù)粘面合攏,壓輥壓實(shí)。然后再把另外沒有折疊的部分折疊起來,繼續(xù)從折疊處操作如前所述,依次類推,Z后施焊。涂刷完膠粘劑后需等待一段時(shí)間后進(jìn)行粘接,實(shí)際中以手的背面輕觸Z后涂膠部位不粘手為標(biāo)準(zhǔn)。 膠粘劑按建議用膠量0.5kg/㎡。
5.2、卷材搭接邊焊接 1) 卷材大面搭接焊接采用TPO專用爬行焊機(jī),在實(shí)際焊接前,先做焊接試驗(yàn),檢查自動(dòng)焊機(jī)的基本設(shè)置,根據(jù)現(xiàn)場情況調(diào)整焊機(jī)設(shè)置。防水卷材搭接部位焊接面擦拭干凈、干燥,然后采用自動(dòng)焊接機(jī)進(jìn)行焊接,由專人操作,保持2.3m/min的速度穩(wěn)定行走,搭接寬度為80寬。
根據(jù)溫度,風(fēng)速,爬行速度做預(yù)焊試驗(yàn),然后裁剪2公分寬試驗(yàn)條做剝離試驗(yàn)。
2) 自動(dòng)焊接無法操作的部位手持式焊接機(jī),采用熱風(fēng)焊接,焊接時(shí)焊嘴與焊接方向呈45°角,壓輥與焊嘴平等并保持大約5mm的距離,焊接邊應(yīng)有呈亮色熔漿滲出,不應(yīng)出現(xiàn)漏焊、跳焊、燒焦或焊接不牢現(xiàn)象,焊接時(shí)不得損害非焊接部位的卷材。
(手持焊接機(jī))

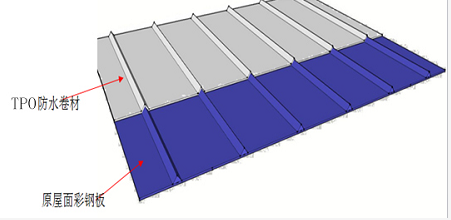

六、示意圖
|
