熱塑性聚烯烴（TPO）預(yù)鋪防水卷材

2019-11-18

一、產(chǎn)品概述

熱塑性聚烯烴（TPO）預(yù)鋪防水卷材是由乙烯、丙烯、丁烯共聚生成，制成的既具有橡膠類材料耐老化的特性，又具有塑料可焊接性的片材，由片材作為主體材料、自粘膠、表面防（減）粘保護(hù)層（除卷材搭接區(qū)域）、隔離材料（需要時(shí)）構(gòu)成的，與后澆混凝土粘結(jié)，采用預(yù)鋪法施工，搭接邊采用熱空氣焊接，無需附加層，也可不做保護(hù)層的防水卷材。

產(chǎn)品執(zhí)行標(biāo)準(zhǔn)：T/CBMF43-2018《熱塑性聚烯烴（TPO）預(yù)鋪防水卷材》

二、產(chǎn)品特性

1) 反相粘接與結(jié)構(gòu)層不受墊層沉降破壞，形成防水層與混凝土結(jié)構(gòu)的無間隙結(jié)構(gòu)，杜絕竄水現(xiàn)象；

2) 單層使用即滿足地下防水工程一級(jí)防水設(shè)防要求，無需做保護(hù)層；

3) 特殊的配方技術(shù)，無需添加任何易使材料變脆的增塑劑，不產(chǎn)生一般熱焊接卷材(如PVC)因增塑劑遷移而變脆現(xiàn)象，保持長期的防水功能

4) 焊接和使用過程中無有害氣體產(chǎn)生和釋放，對(duì)環(huán)境和人體健康無害。

5) 優(yōu)異的耐高低溫性能，與橡膠類材料一樣在一50℃下仍保持柔韌性，在較高溫度下保持機(jī)械強(qiáng)度。

6) 耐化學(xué)性，耐酸、堿、鹽、動(dòng)物油、植物油、潤滑油腐蝕、耐藻類、霉菌等微生物生長。

7) 具有優(yōu)異的耐根穿刺功能，可作為種植屋面的耐根穿刺卷材使用。

8) 具有極強(qiáng)的化學(xué)穩(wěn)定性，耐老化、耐侵蝕性能強(qiáng)，耐釘刺和超強(qiáng)的抗撕裂性，卓越的抗點(diǎn)拉力強(qiáng)度。

9) 搭接縫采用熱焊接施工，接縫剝離強(qiáng)度高，可形成高強(qiáng)度的可靠密封防水層。

10) 極具特色的“自愈”功能，可使局部受穿刺破損點(diǎn)自行愈合。

三、適用范圍

1）主要用于各類地下工程的防水抗?jié)B，如地下室、人防工程、地鐵等防水工程。

2）工業(yè)與民用建筑的屋面及外墻防水工程。

3）對(duì)潮氣頗為敏感的糧庫、電子車間等的防潮、防水工程。

4）沿海地區(qū)有海水腐蝕和較大結(jié)構(gòu)變形部位的防水防腐工程。

四、產(chǎn)品規(guī)格

規(guī)格型號(hào)卷材厚度規(guī)格（mm）卷材寬度（m）卷材長度（mm）TPO預(yù)鋪1.20、1.50.1.701.020

五、產(chǎn)品性能指標(biāo)

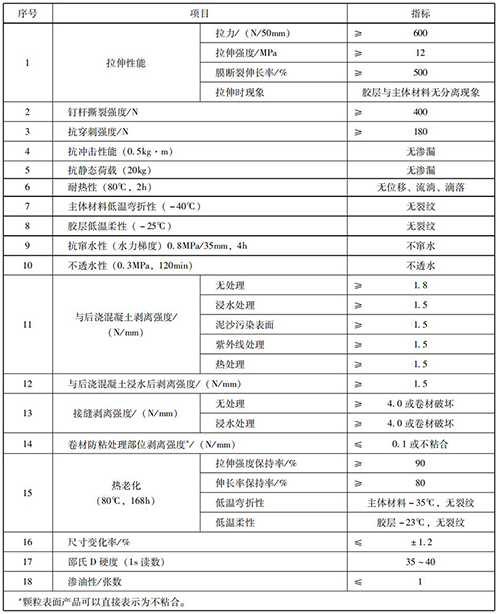

TPO防水卷材

六、推薦方案

部位推薦做法備注底板（構(gòu)造層次從上至下）l 現(xiàn)澆鋼筋混凝土底板l 高分子自粘膠膜（TPO）預(yù)鋪防水卷材l 混凝土墊層l 素土夯實(shí)層 T/CBMF43-2019《熱塑性聚烯烴（TPO）預(yù)鋪防水卷材》GB50108-2008《地下工程防水技術(shù)規(guī)范》

七、施工工藝

1）基層要求

①　基面應(yīng)將塵土、雜物清掃干凈，表面殘留的灰漿硬塊及突出部分應(yīng)清除干凈，不得有空鼓、開裂及起砂、脫皮等缺陷。

②　基層干燥，含水率應(yīng)低于8%

③　基層陰陽角處應(yīng)做成圓弧或鈍角，圓弧半徑應(yīng)大于20 mm。

④　基層驗(yàn)收完畢。

2）工藝流程

清理基面→定位彈線→細(xì)部節(jié)點(diǎn)加強(qiáng)處理→預(yù)鋪卷材→搭接處理→綁扎鋼筋封→澆筑混凝土

3）施工要點(diǎn)

①　將基層表面的鋼筋頭、浮漿等雜物鏟除并清理干凈，基層應(yīng)堅(jiān)實(shí)、平整、無明水、灰塵和油污，鋼筋頭低于基面20-30mm。

②　基層蜂窩、孔洞、裂縫等缺陷用高標(biāo)號(hào)水泥砂漿或防水砂漿修補(bǔ)平整。

③　施工前應(yīng)對(duì)基層檢查和驗(yàn)收，符合要求后進(jìn)行清理和清掃，必要時(shí)用吸塵器或高壓吹塵機(jī)吹凈。

④　在轉(zhuǎn)角、陰陽角、平立面交接處應(yīng)抹成圓弧，圓弧半徑不小于50mm。

4）定位彈線

①　根據(jù)施工作業(yè)面的情況，先彈第一道定位線。

②　第二條與第一條線之間的距離的寬幅1.90m,之后每條基準(zhǔn)線與前一條基準(zhǔn)線之間距離按小于等于1.80m進(jìn)行彈線定位。

③　彈好基準(zhǔn)線后，將卷材攤開并調(diào)整對(duì)齊基準(zhǔn)線，以保證卷材鋪設(shè)平直。

5）鋪設(shè)卷材

①　鋪設(shè)第一幅TPO防水卷材時(shí)，先將卷材按彈線定位空鋪在基面上。

②　TPO預(yù)鋪卷材的平滑光面面向基層，沙面朝上，仔細(xì)校正卷材位置，進(jìn)行鋪設(shè)。

③　相鄰第二幅卷材在長邊方向與第一幅卷材的搭接寬度為100mm。

④　鋪設(shè)下一幅卷材時(shí)，一定要注意與上一幅卷材搭接，搭接處熱風(fēng)焊接；

⑤　卷材不得在陰陽角接頭，接頭處應(yīng)間隔錯(cuò)開。

6)搭接邊密封

①　防水卷材搭接部位焊接面擦拭干凈、干燥，采用自動(dòng)焊接機(jī)進(jìn)行焊接，由專人操作，保持2.3m/min的速度穩(wěn)定行走；

②　自動(dòng)焊接無法操作的部位手持式焊接機(jī)，采用熱風(fēng)焊接，焊接時(shí)焊嘴與焊接方向呈45°角，壓輥與焊嘴平等并保持大約5mm的距離，焊接邊應(yīng)有呈亮色熔漿滲出，不應(yīng)出現(xiàn)漏焊、跳焊、燒焦或焊接不牢現(xiàn)象，焊接時(shí)不得損害非焊接部位的卷材；

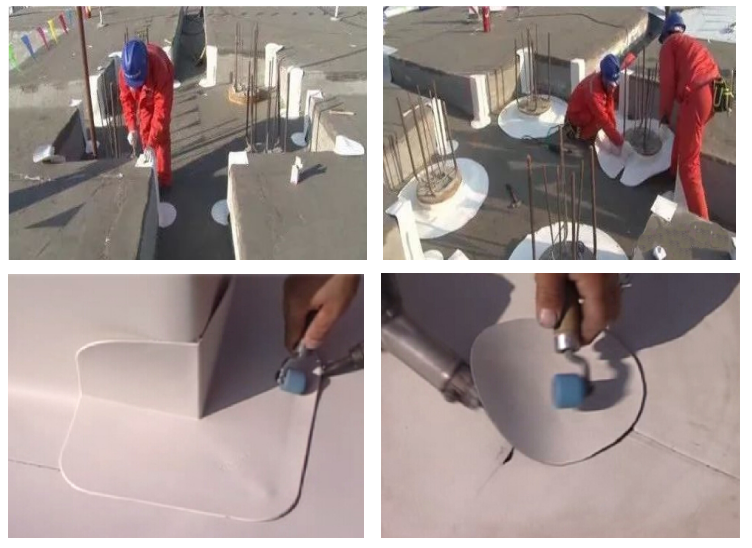

7)細(xì)部節(jié)點(diǎn)處理

①　5.1陰陽角部位處理，使用特制的預(yù)制件。

②　5.2樁頭部位處理，使用特制預(yù)制件

TPO防水卷材哪家好

八、示意圖

自粘防水卷材廠家

九、對(duì)比分析

項(xiàng)目TPO預(yù)鋪防水卷材LOCA預(yù)鋪防水卷材改性瀝青類防水卷材主要原材料熱塑性聚烯烴高分子芳烴化合物（高結(jié)構(gòu)膠）瀝青主要原材料特點(diǎn)耐熱老化、耐化學(xué)性、尺寸穩(wěn)定性好、無毒環(huán)保無毒無味、耐老化、化學(xué)穩(wěn)定性好、粘結(jié)強(qiáng)度高冬脆夏淌、熱熔有氣味材料特性更耐低溫（-40℃），伸長率可達(dá)600%以上耐低溫（-35℃），伸長率可達(dá)600%以上低溫（-20℃）、延伸率（30～40%）粘結(jié)原理非瀝青基自粘膠料能蠕動(dòng)深入混凝土毛細(xì)孔與微細(xì)裂縫中形成鉤爪效應(yīng)和榫頭連接粘結(jié)；與水泥在水化反應(yīng)過程生成化學(xué)鍵，和混凝土完全融合在一起。形成復(fù)合+融合的防水體系非瀝青基自粘膠料能蠕動(dòng)深入混凝土毛細(xì)孔與微細(xì)裂縫中形成鉤爪效應(yīng)和榫頭連接粘結(jié)；與水泥在水化反應(yīng)過程生成化學(xué)鍵，和混凝土完全融合在一起。形成復(fù)合+融合的防水體系物理表面吸附粘結(jié)，屬自粘膠粘結(jié)原理。獨(dú)立的防水體系。耐老化熱塑性聚烯烴（TPO）同時(shí)具有乙丙橡膠的超長耐老化性能，在室外暴露，紫外線強(qiáng)烈照射的情況下理論使用壽命達(dá)到20年以上，地下使用可與結(jié)構(gòu)同壽命。a.高結(jié)構(gòu)膠中只有微量不飽和烴，因此對(duì)光、氧微生物、微量的酸、堿。呈現(xiàn)惰性。保證了材料能夠長久保持穩(wěn)定性能，體現(xiàn)出優(yōu)異的耐老化性能。b.主體材料中不含可遷移物質(zhì)，耐老化性能優(yōu)越，與建筑同壽命。瀝青主要的化學(xué)成分：以瀝青質(zhì)為主，其次是膠質(zhì)，少量是油分，隨時(shí)間的推移體系中的雜質(zhì)導(dǎo)致油分變?yōu)槟z質(zhì)，進(jìn)而變?yōu)闉r青質(zhì)，Z終導(dǎo)致瀝青的機(jī)構(gòu)化，卷材開始發(fā)硬發(fā)脆。施工對(duì)比整體鋪貼速度快。邊部熱風(fēng)焊接Z安全。邊部可焊接，可膠粘熱熔法：極易對(duì)卷材造成傷害。瀝青煙對(duì)人體造成傷害。邊部熱熔無法保證搭接均勻，極易成為漏水隱患。
