插我一区二区在线观看,7M精品福利视频导航,国产精品自产拍在线观看,人人摸人人操Α√

tpo防水卷材
您當(dāng)前的位置 : 首 頁 > 媒體中心 > 地下工程施工方案

管廊施工工藝

2020-01-02


一、材料簡介


LOCA系列預(yù)鋪自粘高分子防水卷材是以改性高密度聚乙烯(HDPE)為基材,與非瀝青基高分子自粘膠層復(fù)合,隔離層釆用特殊性能的沙子或表面耐侯保護(hù)層的新型防水材料。適用于各種工業(yè)與民用建筑的屋面、地下室、室內(nèi)等防水抗?jié)B工程?;腍DPE作為主防水層,涂蓋非瀝青基自粘膠層及細(xì)砂隔離層,釆用預(yù)鋪反粘工藝將卷材與結(jié)構(gòu)混凝土直接粘接,消除竄水通道,實(shí)現(xiàn)真正意義上的滿粘。

混凝土直接澆筑在卷材粘接面上,自重將卷材自粘膠層中的膠料從隔離層細(xì)砂空隙中擠出與后澆混凝土粘接,同時(shí)隔離 層細(xì)砂作為混凝土細(xì)骨料,可與后澆混凝土融為一體,待混凝土凝固后,卷材與混凝土產(chǎn)生極強(qiáng)的粘附力。


二、產(chǎn)品特性


反相粘接與結(jié)構(gòu)層,不受墊層沉降破壞,形成防水層與混凝土結(jié)構(gòu)的無間隙結(jié)構(gòu),杜絕竄水現(xiàn)象;

單層使用即滿足地下防水工程一級防水設(shè)防要求,無需做保護(hù)層,綜合成本可降低30%;

使用改性原料為基材,材料重量輕,柔軟,運(yùn)輸及施工方便;

具有極強(qiáng)的化學(xué)穩(wěn)定性,耐侵蝕性能佳,耐釘刺和撕裂強(qiáng)度高;

自粘壓敏膠層,自愈性強(qiáng),永不固化;

專用配套材料齊全,施工快捷簡便。

抗沖擊與耐穿刺性的優(yōu)異,能承受直接作用其上的施工荷載及鋼筋骨架的沖擊,不需要格外的保護(hù)層。


三、使用范圍


主要用于屋面、地下室、人防、水庫、橋梁、公路、種植屋面綜合管廊、地鐵隧道、涵洞等防水工程。


四、推薦方案


部位

推薦做法

備注

底板

底板

1.2mm非瀝青基高分子自粘膠膜防水卷材(砂面)

墊層

地下工程防水技術(shù)規(guī)范》GB50108-2008

側(cè)墻

面層看具體設(shè)計(jì)

1.2mm非瀝青基高分子自粘膠膜防水卷材(膠面)

結(jié)構(gòu)層

地下工程防水技術(shù)規(guī)范》GB50108-2008

頂板

面層看具體設(shè)計(jì)

1.2mm非瀝青基高分子自粘膠膜防水卷材

結(jié)構(gòu)層

《地下工程防水技術(shù)規(guī)范》GB50108-2008



五、施工工藝


1、管廊底板施工工藝

基層清理→鋪設(shè)LOCA-100高分子自粘膠膜防水卷材→搭接邊密封→檢查驗(yàn)收

注:預(yù)鋪反粘施工,卷材覆砂面朝上,平面及搭接采用專用膠帶粘貼固定,立面采用固定件機(jī)械固定。

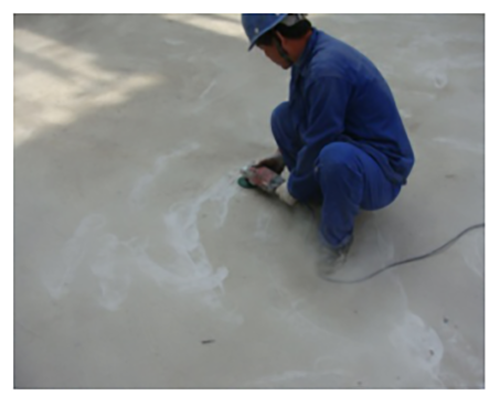

1.1基層清理

1、將基層表面浮漿等雜物鏟除并清理干凈,基層應(yīng)堅(jiān)實(shí)、平整、無明水、灰塵和油污。

2、基層蜂窩、孔洞、裂縫等缺陷用高標(biāo)號水泥砂漿或防水砂漿修補(bǔ)平整。

3、施工前應(yīng)對基層檢查和驗(yàn)收,符合要求后進(jìn)行清理和清掃,必要時(shí)用吸塵器或高壓吹塵機(jī)吹凈。

4、在轉(zhuǎn)角、陰陽角、平立面交接處應(yīng)抹成圓弧,圓弧半徑不小于50mm。

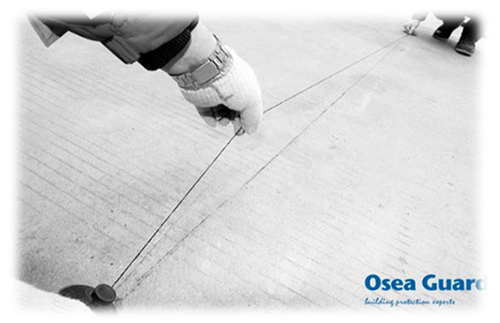

1.2定位彈線

1)根據(jù)施工作業(yè)面的情況,先彈第 一道定位線。

2)第二條與第 一條線之間的距離的寬幅1.90m,之后每條基準(zhǔn)線與前一條基準(zhǔn)線之間距離按小于等于1.80m進(jìn)行彈線定位。

3)彈好基準(zhǔn)線后,將卷材攤開并調(diào)整對齊基準(zhǔn)線,以保證卷材鋪設(shè)平直。




1.3鋪設(shè)LOCA預(yù)鋪防水卷材

? 鋪設(shè)第 一幅LOCA預(yù)鋪卷材時(shí),先將卷材按彈線定位空鋪在基面上。

? 高密度聚乙烯膜的平滑光面面向基層,卷材自粘膠層面向施工人員,仔細(xì)校正卷材位置,進(jìn)行鋪設(shè)。

? 相鄰第二幅卷材在長邊方向與第 一幅卷材的搭接寬度為100mm。

? 接操作時(shí)先撕掉卷材搭接處的隔離膜,注意搭接處保持干凈、干燥、無灰塵,搭接邊在粘合時(shí)隨即排出搭接邊里的氣泡,并用壓輥壓實(shí)粘牢。

? 短邊搭接寬度為100mm,用LOCA專用膠或膠帶沿短向搭接縫粘帖并壓實(shí)粘牢。相鄰卷材的短向搭接縫應(yīng)錯(cuò)開至少600mm。

? 重復(fù)上述操作,直至整個(gè)平面的LOCA卷材鋪設(shè)完成。

1.4.注意事項(xiàng)

施工溫度宜在0℃以上。

卷材施工采用預(yù)鋪反粘法施工,宜單層鋪設(shè)。

在潮濕基面鋪設(shè)時(shí),基面應(yīng)平整、堅(jiān)固、無明顯積水。

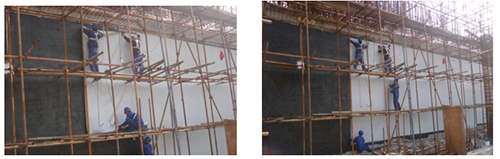

2、側(cè)墻施工工藝

地下室外墻防水施工工藝流程:?

基層清理→卷材裁剪試鋪→鋪設(shè)1.2厚高分子自粘膠膜防水卷材→揭開隔離膜→卷材粘貼壓實(shí)→卷材搭接邊密封→細(xì)部處理→驗(yàn)收?

1)基層清理,基層一定要清理干凈,整潔。確?;鶎颖砻鏌o雜物。將卷材裁剪適當(dāng)長度,卷起備用。





2)鋪設(shè)自粘防水卷材。

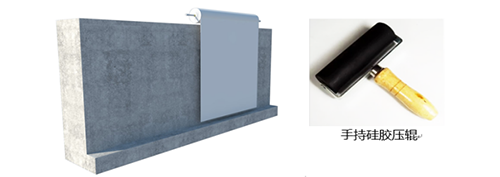

卷材由上至下鋪設(shè) ,將卷材與墻面緊密粘合

3)揭開自粘膠膜防水卷材上的隔離膜時(shí),先把卷材從中間對折,但不能起折痕。一邊隔離膜揭開完畢后,從兩端慢慢的把卷材鋪設(shè)開來。然后滾貼壓實(shí)。再進(jìn)行另一半的卷材鋪設(shè)。





 4)壓實(shí)。

為了保證卷材與基層緊密牢固的接觸,可用硬刷按壓已鋪設(shè)粘合的卷材。按壓時(shí)間越長結(jié)合度越強(qiáng)。這個(gè)步驟應(yīng)該在卷材的鋪設(shè)搭接中反復(fù)進(jìn)行。

 (5)卷材搭接處

立縫搭接采用自粘搭接邊施工方法同底板做法。

3、頂板施工工藝

地下室頂板防水施工工藝流程:?

基層清理→測量彈線→鋪設(shè)1.2厚高分子自粘膠膜防水卷材→鋪設(shè)1.5厚耐根穿刺PVC卷材鋪貼→卷材搭接邊密封→細(xì)部處理→驗(yàn)收?

施工前準(zhǔn)備

1、基層清理打磨




1)首先對頂板基層麻面、凹陷不平整部位進(jìn)行抹平處理?;鶎忧謇頃r(shí)必須將突出基層表面的異物、砂漿疙瘩等鏟除,并將塵土雜物清除干凈。陰陽角等處更應(yīng)仔細(xì)清理,若有油污、鐵銹等,應(yīng)以砂紙、鋼絲刷、溶劑等予以清除干凈。

2)若基層高低不平或凹坑較大時(shí),用摻加 108 膠(占水泥重量的 15%)水泥漿刮平,視基層平整度情況刮 1-2 遍即可,刮完后應(yīng)養(yǎng)護(hù)。

3)基層陽角處應(yīng)做成圓弧或鈍角,圓弧半徑應(yīng)大于20 mm。

2、鋪設(shè)高分子自粘膠膜防水卷材

施工工藝參考底板側(cè)墻施工做法


六、示意圖

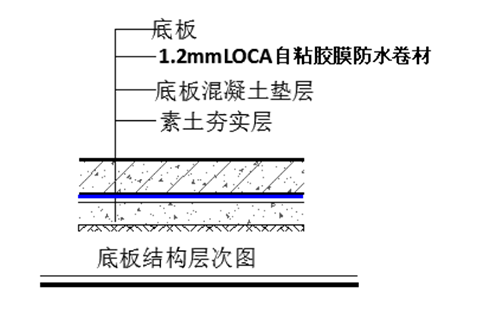

1、底板

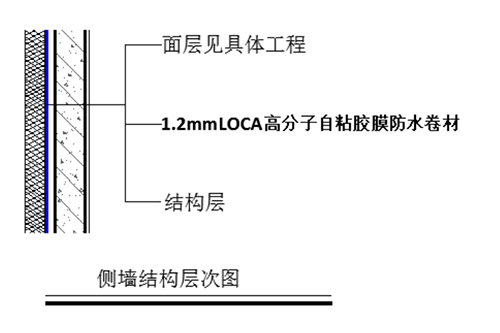

2、側(cè)墻

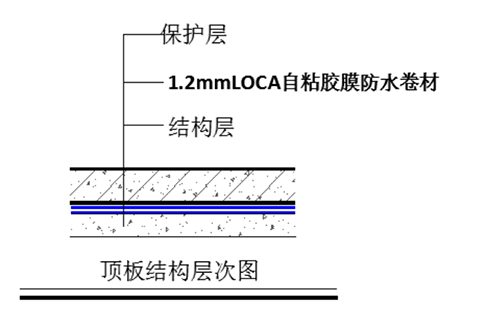

3、頂板




七、對比分析


1、LOCA預(yù)鋪材料與瀝青類對比



項(xiàng)目

LOCA預(yù)鋪防水材料

改性瀝青類防水材料

主要原材料

高分子芳烴化合物(高結(jié)構(gòu)膠)

瀝青

主要原材料特點(diǎn)

無毒無味、耐老化、化學(xué)穩(wěn)定性好、粘結(jié)強(qiáng)度高

冬脆夏淌、熱熔有氣味

材料特性

更耐低溫(-35℃,伸長率可達(dá)600%以上

低溫(-20℃)、延伸率(30~40%)

粘結(jié)原理

非瀝青基自粘膠料能蠕動(dòng)深入混凝土毛細(xì)孔與微細(xì)裂縫中形成鉤爪效應(yīng)和榫頭連接粘結(jié);與水泥在水化反應(yīng)過程生成化學(xué)鍵,和混凝土完全融合在一起。形成復(fù)合+合的防水體系



物理表面吸附粘結(jié),屬自粘膠粘結(jié)原理。獨(dú)立的防水體系。

耐老化

a.高結(jié)構(gòu)膠中只有微量不飽和烴,因此對光、氧微生物、微量的酸、堿。呈現(xiàn)惰性。保證了材料能夠長久保持穩(wěn)定性能,體現(xiàn)出優(yōu)異的耐老化性能。

b.主體材料中不含可遷移物質(zhì),耐老化性能優(yōu)越,與建筑同壽命。



瀝青主要的化學(xué)成分:以瀝青質(zhì)為主,其次是膠質(zhì),少量是油分, 隨時(shí)間的推移體系中的雜質(zhì)導(dǎo)致油分變?yōu)槟z質(zhì),進(jìn)而變?yōu)闉r青質(zhì),Z終導(dǎo)致瀝青的機(jī)構(gòu)化,卷材開始發(fā)硬發(fā)脆。

耐低溫

冬天施工時(shí),適應(yīng)性好,受低溫的影響小,滿足了在一定苛刻條件下的施工要求

常規(guī)瀝青基防水材料在低溫環(huán)境下達(dá)不到施工條件

施工對比

預(yù)鋪反粘法:1.2mm厚單層設(shè)防即可達(dá)到一級防水強(qiáng)度??珍伿┕な∪フ移綄樱牧系母邚?qiáng)度使其施工時(shí)可以省去保護(hù)層,省工省時(shí)省錢。砂面向上的鋪設(shè)方法使其不需要特殊處理即可方便工人在其上施工行走

熱熔法:需要工人有非常高的熟練度,對火焰的溫度和距離、烘烤時(shí)間要求極為嚴(yán)格。熱熔改性瀝青極易產(chǎn)生有害氣體,并伴有火災(zāi)的安全隱患。熱熔法卷材與施工基面屬于物理粘接,粘結(jié)性差,剝離強(qiáng)度低。


標(biāo)簽

本文網(wǎng)址:http://xhjyjx.com/news/451.html
上一篇:沒有了
下一篇:沒有了

相關(guān)產(chǎn)品

相關(guān)新聞

X
選擇其他平臺 >>
分享到
