插我一区二区在线观看,7M精品福利视频导航,国产精品自产拍在线观看,人人摸人人操Α√

tpo防水卷材
您當(dāng)前的位置 : 首 頁(yè) > 媒體中心 > 主要產(chǎn)品施工方案

OXD-T高分子防水卷材

2020-01-02

一、材料簡(jiǎn)介

OXD-T高分子防水卷材是以聚乙烯/熱塑性彈性體(TPO)為主材,主材上下表面采用特殊工藝無(wú)紡布進(jìn)行覆合,經(jīng)一次擠出工藝生產(chǎn)的高分子防水卷材。施工上采用專(zhuān)用膠黏劑,卷材與膠凝材料結(jié)合成緊密的防水層,已達(dá)到完美的防水效果。

二、產(chǎn)品特性

1)綜合傳統(tǒng)卷材和涂料的性能優(yōu)勢(shì),超長(zhǎng)的耐久性,使用壽命達(dá)50年;

2)兩面覆布,與基層和上部結(jié)構(gòu)同時(shí)滿(mǎn)粘,滿(mǎn)粘率達(dá)百分之95以上,杜絕竄水;

①?gòu)?qiáng)度高:OXD-T選用的是我們OXD-T布的全名是丙丙復(fù)合針刺無(wú)紡布,屬于是PP類(lèi)材料,熔點(diǎn)是165-170度左右。長(zhǎng)纖針刺無(wú)紡布,利用刺針的穿刺作用,將蓬松的纖網(wǎng)加固成布。短纖無(wú)紡布是經(jīng)過(guò)高熱度(100~150度?熱熔粘結(jié)軋輪成型。因此同克重的情況下比短纖無(wú)紡布強(qiáng)度高,

②抗菌、抗化學(xué)藥劑:丙綸無(wú)紡布屬化學(xué)鈍性物質(zhì),不蟲(chóng)蛀,抗菌、堿腐蝕、成品不因侵蝕而影響強(qiáng)度。

③無(wú)紡布有效的保護(hù)了中間防水層不受傷害。

3)無(wú)紡布與水泥膠粘劑結(jié)合,形成網(wǎng)狀互穿結(jié)構(gòu),粘結(jié)強(qiáng)度高;

4)抗拉性能優(yōu)越,斷裂伸長(zhǎng)率達(dá)到600%以上,是瀝青類(lèi)卷材的20倍;

5)材料自重輕,是瀝青類(lèi)防水卷材的1/8,便于運(yùn)輸及施工;

6)基面能無(wú)明水即可施工,節(jié)省工期;

7)復(fù)合強(qiáng)度高,表面可直接進(jìn)行飾面粉刷或鋪貼飾面瓷磚。

8)防水性能優(yōu)異

①生產(chǎn)過(guò)程中熔融的TPO\聚乙烯可以滲透到上下覆布之中,增強(qiáng)整體卷材的防水功能。

②針刺無(wú)紡布在濕鋪法中與水泥膠密實(shí)的粘結(jié)在一起,使卷材和結(jié)構(gòu)形成不可分的一體。

9)綜合性能優(yōu)異

①芯材的不同:我們選用的芯材完全是原生料,透明無(wú)雜質(zhì)。保證了卷材的使用壽命。

OXD-T  芯材為T(mén)PO防水層。

OXD-T—1   芯材為聚乙烯防水層

三、使用范圍

主要用于屋面、地下、室內(nèi)、陽(yáng)臺(tái)等部位的防水工程,還可用于綜合管廊、地鐵隧道、水庫(kù)堤壩、水池泳池、圍堰、渠道、垃圾填埋場(chǎng)、污水處理廠(chǎng)等防水工程

四、推薦方案


部位

推薦做法

備注

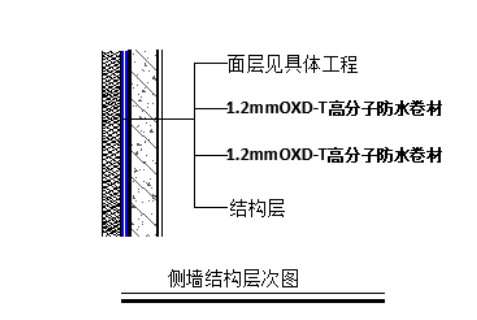

側(cè)墻

(構(gòu)造層次從上至下)

面層見(jiàn)具體工程

1.2mmOXD-T高分子防水卷材

1.2mmOXD-T高分子防水卷材

結(jié)構(gòu)層

圖集《地下建筑防水構(gòu)造》10J301

圖集《建筑防水系統(tǒng)構(gòu)造(十三)》16CJ40-13

地下工程防水技術(shù)規(guī)范》GB50108-2008



五、施工工藝


濕鋪法:

清理基面→濕潤(rùn)基層(如基層濕潤(rùn)無(wú)需此項(xiàng)工序)→定位、彈線(xiàn)→攪拌并鋪抹水泥漿-→節(jié)點(diǎn)部位加強(qiáng)處理→鋪貼防水卷材→提漿、排氣、晾放→搭接邊密封→卷材收頭、密封→檢查驗(yàn)收

施工要點(diǎn):

1、基層清理:

1.1基層表面已清理干凈,并基本平整,無(wú)明顯突出部位

1.2施工時(shí)基面必須濕潤(rùn)但不得有明水,

1.3各種管道、預(yù)埋構(gòu)、配件已安裝完畢,固定牢固

2、定位、彈線(xiàn):在基層面排尺彈線(xiàn),作為掌握鋪貼的標(biāo)準(zhǔn)線(xiàn),使其鋪設(shè)平直;

3、膠粘劑的制作配備

3.1大面:按水:水泥:專(zhuān)用膠粉=0.6:1:0.004的重量比配制水泥膠粘劑。立面:按水:水泥:專(zhuān)用膠粉=0.4:1:0.004的重量比配制水泥膠粘劑。

按比例準(zhǔn)備好足量的水、膠粉、水泥,將膠粉緩慢加入水中,邊加邊攪拌,使膠粉均勻分散在水中。待膠粉分散均勻后,加入水泥,邊加邊攪拌,待攪拌均勻后方可使用。

3.2水泥浸泡到不連續(xù)出現(xiàn)氣泡后(15-20min),再開(kāi)始攪拌至均勻。

3.3水泥膠粘劑稠度具有流動(dòng)性即可使用。

3.4攪拌好的水泥漿料應(yīng)在3-4h內(nèi)用完。

4、鋪貼卷材

4.1鋪貼時(shí),采用趕漿法進(jìn)行施工,先將成卷的卷材放在需要鋪貼的起始部位,然后沿鋪設(shè)方向涂刷水泥粘結(jié)膠漿,并將卷材展開(kāi)沿彈好的標(biāo)準(zhǔn)線(xiàn)向另一端鋪貼,操作時(shí),卷材不要拉太緊,并注意方向沿標(biāo)準(zhǔn)線(xiàn)進(jìn)行,以保證卷材搭接寬度,同時(shí)用滾子壓實(shí)、壓平,中間不得有氣泡,以保證卷材與基層的粘結(jié)強(qiáng)度;

4.2鋪設(shè)下一幅卷材時(shí),一定要注意與上一幅卷材搭接,搭接寬度不低于100mm,并注意粘結(jié)膠漿應(yīng)在卷材邊全部擠壓出漿;

4.3卷材不得在陰陽(yáng)角接頭,接頭處應(yīng)間隔錯(cuò)開(kāi);

4.4操作中排氣:每鋪完一張卷材,應(yīng)立即用干凈的滾刷從卷材的一端開(kāi)始橫向用力滾壓一遍,以便空氣排出。

4.5搭接邊及卷材收頭用稠漿密封嚴(yán)實(shí)。



5、細(xì)部節(jié)點(diǎn)處理

1、陽(yáng)角、陰角:

1.1將陽(yáng)角、陰角部位浮漿、雜物鏟除,清理干凈后,若基面干燥時(shí)散水濕潤(rùn),掃除明水。

1.2陽(yáng)角、陰角用水泥砂漿或防水砂漿抹成圓弧,圓弧半徑不小于50mm。

1.3裁剪一條寬500mm的卷材作為陽(yáng)角或陰角附加防水層,然后涂刷水泥膠粘劑鋪設(shè)。

1.4陽(yáng)角、陰角交接處附加層卷材在中心位置向一邊方向裁開(kāi),在方形卷材底部中間處劃一刀到卷材中心點(diǎn),使得卷材下沿叉開(kāi),然后涂刷水泥膠粘劑鋪設(shè)。

1.5再裁剪一塊(略成扇形)卷材,涂刷水泥膠粘劑后鋪設(shè)在開(kāi)叉處的上面,將露出部位全部遮蓋。

2、管根部位:

2.1清理管根部位四周基面及管道壁,鐵管進(jìn)行除銹打磨,PVC管表面用鋼絲刷打磨粗糙,基面若基面干燥時(shí)散水濕潤(rùn),掃除明水。

2.2在管根部涂刷水泥膠粘劑,立面250mm高,平面超出洞口250mm寬。

2.3根據(jù)管道外徑剪一塊方形卷材,尺寸比管根半徑長(zhǎng)250mm,沿著卷材中心,劃開(kāi)呈十字狀或米字狀的缺口,將劃開(kāi)的卷材套入管道用滿(mǎn)粘法將卷材鋪設(shè)。

2.4根據(jù)管道外徑裁剪一條長(zhǎng)度大于管徑100mm,寬度不小于250mm的卷材,將其下端裁成鋸齒狀。將卷材套在管子的外面,然后用滿(mǎn)鋪法將卷材緊密粘貼在管道外壁,上下層接縫粘結(jié)時(shí)應(yīng)上下錯(cuò)開(kāi),平整嚴(yán)密,管道上端卷材用金屬箍或用鐵絲扎牢。

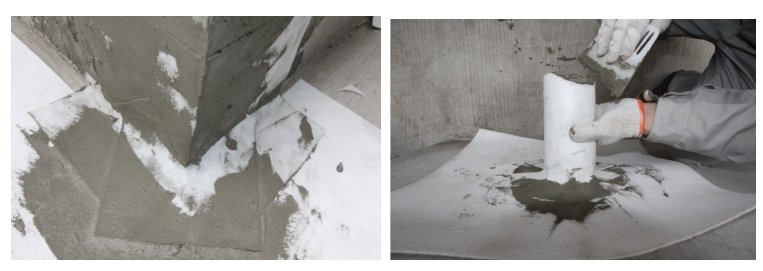

六、示意圖






七、對(duì)比分析


項(xiàng)目

OXD-T高分子防水卷材

改性瀝青類(lèi)防水材料

主要原材料

TPO芯材

瀝青

力學(xué)特性

三層復(fù)合結(jié)構(gòu)拉伸強(qiáng)度大,伸長(zhǎng)率可達(dá)到百分之700以上,低溫性能(-35℃無(wú)裂紋)

強(qiáng)度高、延伸率低(30~40%),低溫性能在-20℃左右

粘結(jié)特性

水泥膠粘劑施工,無(wú)毒無(wú)味

熱熔有氣味

施工適應(yīng)性

卷重輕,單卷重量?jī)H為瀝青卷材的1/8

卷材自重大,施工困難

耐老化

TPO中三元乙丙橡膠成分,賦予了卷材優(yōu)異的耐老化性能,與建筑同壽命

瀝青是石油層層提煉后的剩于物。是含有多種高分子碳?xì)浠衔锛捌浞墙饘伲ㄖ饕獮檠酢⒘颉⒌龋┭苌锝M成的復(fù)雜混合物。瀝青主要的化學(xué)成分:以瀝青質(zhì)為主,其次是膠質(zhì),少量是油分, 隨時(shí)間的推移體系中的雜質(zhì)導(dǎo)致油分變?yōu)槟z質(zhì),進(jìn)而變?yōu)闉r青質(zhì),Z終導(dǎo)致瀝青的機(jī)構(gòu)化,卷材開(kāi)始發(fā)硬發(fā)脆。

施工方法

濕鋪法:施工方便簡(jiǎn)單,施工效果好。

熱熔法:需要工人有非常高的熟練度,對(duì)火焰的溫度和距離、烘烤時(shí)間要求極為嚴(yán)格。熱熔改性瀝青極易產(chǎn)生有害氣體,并伴有火災(zāi)的安全隱患。熱熔法卷材與施工基面屬于物理粘接,粘結(jié)性差,剝離強(qiáng)度低。

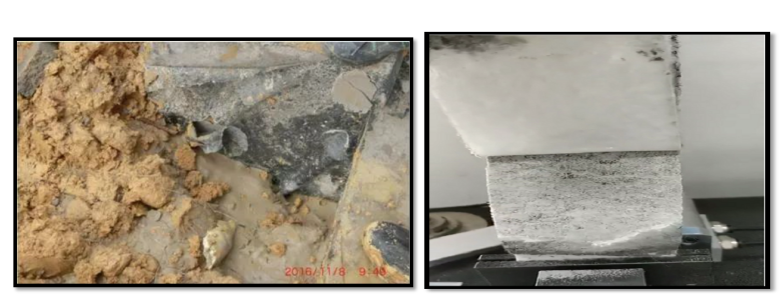

八、與側(cè)墻粘結(jié)力對(duì)比

1、瀝青類(lèi)卷材:

1.1不能滿(mǎn)粘:側(cè)墻很難做到含水率小于9%。熱熔卷材融出的瀝青油受水分以及溶膠自身“顆?!钡挠绊?,卷材與墻體之間粘結(jié)強(qiáng)度很低。

1.2瀝青的內(nèi)聚力來(lái)源于瀝青涂層的內(nèi)部組成與配比。SBS占據(jù)體系12%以上時(shí)、涂層厚度大于1mm時(shí),內(nèi)聚力可以抵抗卷材的自重,但是,這兩個(gè)條件似乎是天方夜譚。往往是內(nèi)聚力<卷材自重力。所以:

當(dāng)回填土施工時(shí),卷材受到?jīng)_擊力以及向下滑移力的雙重作用導(dǎo)致脫落。更為嚴(yán)重的是:沒(méi)有外力的情況下卷材也會(huì)自動(dòng)脫落。

2、OXD-T高分子防水卷材

2.1濕鋪法的水泥膠黏劑與墻體材料同源;對(duì)OXD外復(fù)合層滲透,當(dāng)水泥水化熱反應(yīng)時(shí),外墻和OXD在水泥膠的作用下牢固的成為不可分的皮膚式防水層。

2.2在外力作用下,防水層的破壞模式是卷材內(nèi)部被撕裂開(kāi),內(nèi)部的狀態(tài)呢?卷材生產(chǎn)過(guò)程在160度高溫下TPO呈熔融狀態(tài)已經(jīng)滲透到針刺無(wú)紡布縫隙中,而此時(shí)無(wú)紡布處于熔融邊緣,所以,卷材內(nèi)部不可分;防水施工時(shí):水泥粘結(jié)劑滲透到體系中,和墻體成為了一體。這種抗外力破壞的能力,峰值時(shí)可達(dá)到1.5—2兆帕。



標(biāo)簽

本文網(wǎng)址:http://xhjyjx.com/news/455.html

相關(guān)產(chǎn)品

相關(guān)新聞

X
選擇其他平臺(tái) >>
分享到
