冷縫是指在混凝土澆筑過程中因突發(fā)不可預(yù)料因素而導(dǎo)致的混凝土澆筑中斷、且間隔時(shí)間超過混凝土的初凝時(shí)間，但小于混凝土的終凝時(shí)間而在混凝土結(jié)構(gòu)中形成的一種薄弱面。
施工縫是指因施工工藝、施工強(qiáng)度、混凝土溫控措施等原因，“故意”產(chǎn)生的一個(gè)新老混凝土間的縫，但施工縫是需要鑿毛、設(shè)置拉筋、設(shè)止水物等措施處理的。
對于地下室剪力墻的施工縫，一般是在剪力墻內(nèi)的施工縫處，預(yù)埋一道止水鋼板，止水鋼板的厚度一般為3mm，設(shè)計(jì)院為了保證質(zhì)量，可能加厚到5mm。

兩者之間的Z大不同是：一個(gè)是施工不當(dāng)、一個(gè)是施工需要。

混凝土墻結(jié)構(gòu)工程的質(zhì)量優(yōu)劣，除取決于優(yōu)良的設(shè)計(jì)、材料的性能外，還取決于施工質(zhì)量的好壞，因此，對施工中的各主要環(huán)節(jié)，如模板的支設(shè)、清理，混凝土的攪拌、運(yùn)輸、澆筑、振搗、養(yǎng)護(hù)等，均應(yīng)嚴(yán)格遵守施工驗(yàn)收規(guī)范和操作規(guī)程的規(guī)定。

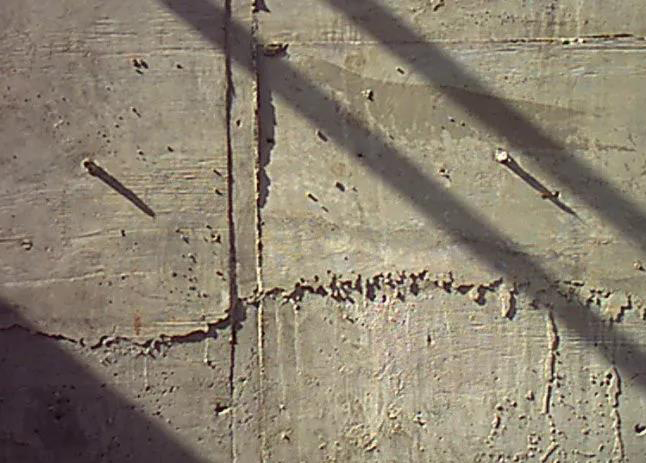

                                                                                            剪力墻冷縫

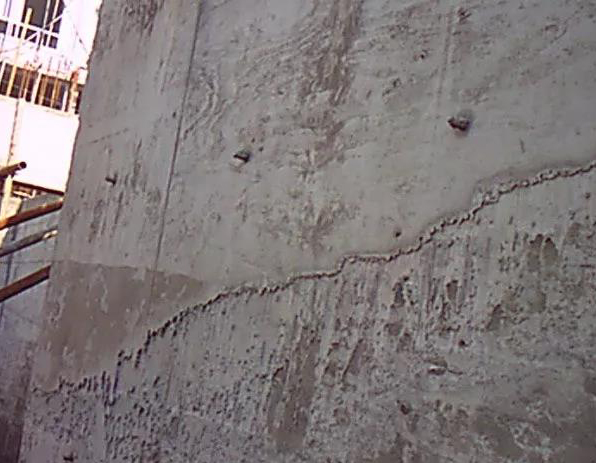

                                                                                             剪力墻施工縫

1.表面修補(bǔ)法

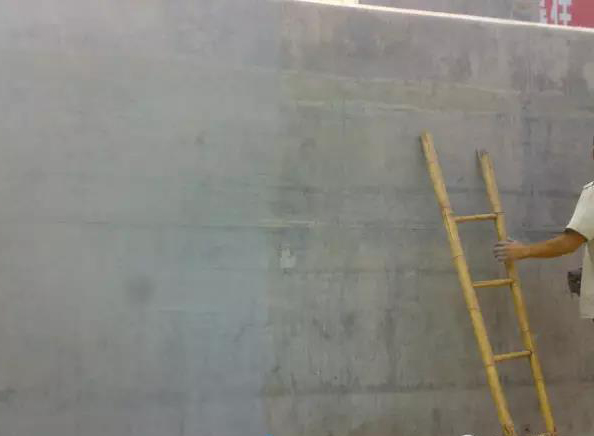

表面修補(bǔ)法是一種簡單、常見的修補(bǔ)方法，它主要適用于穩(wěn)定和對結(jié)構(gòu)承載能力沒有影響的表面裂縫以及深進(jìn)裂縫的處理。通常的處理措施是在裂縫的表面涂抹水泥漿、環(huán)氧膠泥或在混凝土表面涂刷油漆、瀝青等防腐材料，在防護(hù)的同時(shí)為了防止混凝土受各種作用的影響繼續(xù)開裂，通常可以采用在裂縫的表面粘貼玻璃纖維布等措施。

2.灌漿、嵌縫封堵法

灌漿法主要適用于對結(jié)構(gòu)整體性有影響或有防滲要求的混凝土裂縫的修補(bǔ)，它是利用壓力設(shè)備將膠結(jié)材料壓入混凝土的裂縫中，膠結(jié)材料硬化后與混凝土形成一個(gè)整體，從而起到封堵加固的目的。常用的膠結(jié)材料有水泥漿、環(huán)氧樹脂、甲基丙烯酸酯、聚氨酯等化學(xué)材料。

嵌縫法是裂縫封堵中Z常用的一種方法，它通常是沿裂縫鑿槽，在槽中嵌填塑性或剛性止水材料，以達(dá)到封閉裂縫的目的。常用的塑性材料有聚氯乙烯膠泥、塑料油膏、丁基橡膠等等；常用的剛性止水材料為聚合物水泥砂漿。

3.結(jié)構(gòu)加固法

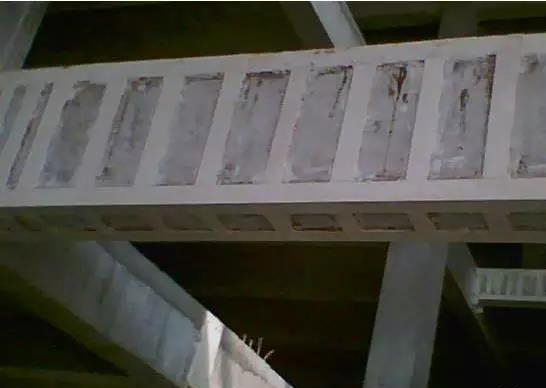

當(dāng)裂縫影響到混凝土結(jié)構(gòu)的性能時(shí)，就要考慮采取加固法對混凝土結(jié)構(gòu)進(jìn)行處理。結(jié)構(gòu)加固中常用的主要有以下幾種方法：加大混凝土結(jié)構(gòu)的截面面積，在構(gòu)件的角部外包型鋼、采用預(yù)應(yīng)力法加固、粘貼鋼板加固、增設(shè)支點(diǎn)加固以及噴射混凝土補(bǔ)強(qiáng)加固。

4.混凝土置換法

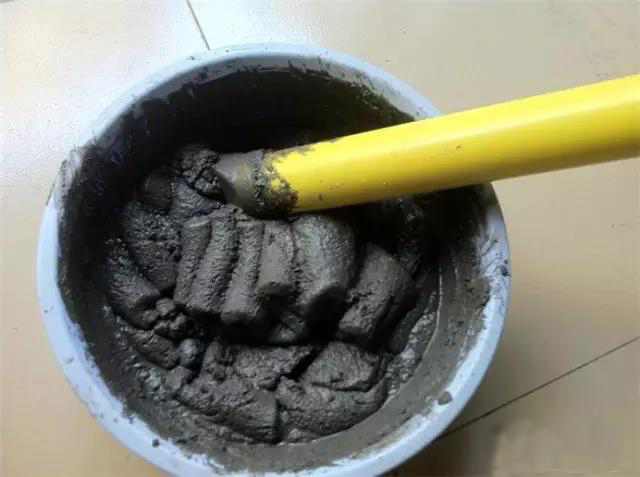

混凝土置換法是處理嚴(yán)重?fù)p壞混凝土的一種有效方法，此方法是先將損壞的混凝土剔除，然后再置換入新的混凝土或其他材料。常用的置換材料有：普通混凝土或水泥砂漿、聚合物或改性聚合物混凝土或砂漿。

5.電化學(xué)防護(hù)法

電化學(xué)防腐是利用施加電場在介質(zhì)中的電化學(xué)作用，改變混凝土或鋼筋混凝土所處的環(huán)境狀態(tài)，鈍化鋼筋，以達(dá)到防腐的目的。陰極防護(hù)法、氯鹽提取法、堿性復(fù)原法是化學(xué)防護(hù)法中常用而有效的三種方法。這種方法的優(yōu)點(diǎn)是防護(hù)方法受環(huán)境因素的影響較小，適用鋼筋、混凝土的長期防腐，既可用于已裂結(jié)構(gòu)也可用于新建結(jié)構(gòu)。

6.仿生自愈合法

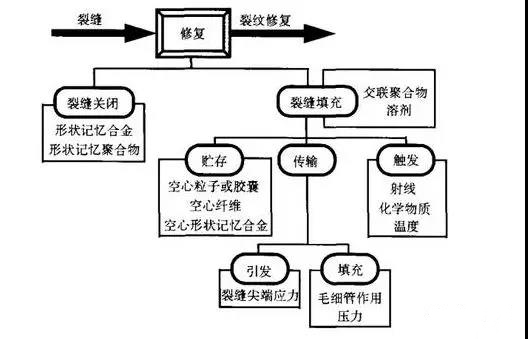

仿生自愈合法是一種新的裂縫處理方法，它模仿生物組織對受創(chuàng)傷部位自動分泌某種物質(zhì)，而使創(chuàng)傷部位得到愈合的機(jī)能，在混凝土的傳統(tǒng)組分中加入某些特殊組分(如含粘結(jié)劑的液芯纖維或膠囊)，在混凝土內(nèi)部形成智能型仿生自愈合神經(jīng)網(wǎng)絡(luò)系統(tǒng)，當(dāng)混凝土出現(xiàn)裂縫時(shí)分泌出部分液芯纖維可使裂縫重新愈合。

（本文來自蘇州中材非礦院防水研究所）
