插我一区二区在线观看,7M精品福利视频导航,国产精品自产拍在线观看,人人摸人人操Α√

tpo防水卷材
您當前的位置 : 首 頁 > 媒體中心 > 技術(shù)解讀

JS防水屋面施工空鼓、裂縫怎么辦?

2020-09-13

JS防水涂料在實際應(yīng)用過程中,只要按照標準的施工方法來做,出現(xiàn)滲漏的幾率很小。但是考慮到施工現(xiàn)場的具體條件,以及基層為水利、施工水平、隨意加水等人為因素,就市場會出現(xiàn)空鼓、裂縫等現(xiàn)象。本文就該現(xiàn)象出現(xiàn)的原因進行分析及應(yīng)對,以免在施工過程中出現(xiàn)同樣錯誤。

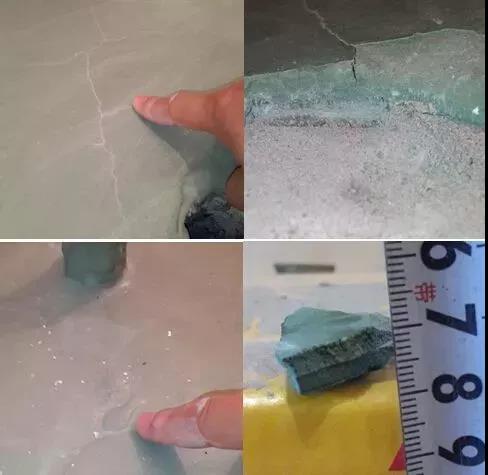

涂膜防水層空鼓


現(xiàn)象:

防水涂膜空鼓,鼓泡隨氣溫的升降而膨大或縮小,使防水涂膜被不斷拉伸,變薄并加快老化。

原因分析:

1、基層含水率過高,在夏季施工,涂層表面干燥成膜后,基層水分蒸發(fā),水汽無法排出而起泡、空鼓。

2、冬季低溫施工,水性涂膜沒有干就涂刷上層涂料,有時涂層太厚,內(nèi)部水分不易逸出,被封閉在內(nèi),受熱后鼓泡。

3、基層沒有清理干凈,涂膜與基層粘結(jié)不牢。

防治措施:

基層必須干燥,清理干凈,先涂刷界面劑,干燥后涂刷首道防水涂料,等干燥后,經(jīng)檢查無氣泡、空鼓后方可涂刷下道涂料。




  涂膜防水層裂縫


現(xiàn)象:

沿屋面預(yù)制板端頭的規(guī)則裂縫,也有不規(guī)則裂縫或龜裂翹皮,導(dǎo)致滲漏。

原因分析:

1、建筑物的不均勻下沉,結(jié)構(gòu)變形,溫差變形和干縮變形,常造成屋面板脹縮、變形,使防水涂膜被拉裂。

2、使用偽劣涂料,有效成分揮發(fā)老化,涂膜厚度薄,抗拉強度低等也可使涂膜被拉裂或涂膜自身產(chǎn)生龜裂。

防治措施:

在涂膜由于受基層影響而出現(xiàn)裂縫后,沿裂縫切割20mm× 20mm(寬×深)的槽,掃刷干凈,嵌填柔性密封膏,再用涂料進行加寬涂刷加強,和原防水涂膜粘結(jié)牢固。涂膜自身出現(xiàn)龜裂現(xiàn)象時,應(yīng)清除剝落、空鼓的部分,再用涂料修補,對龜裂的地方可采用涂料進行嵌涂兩道。

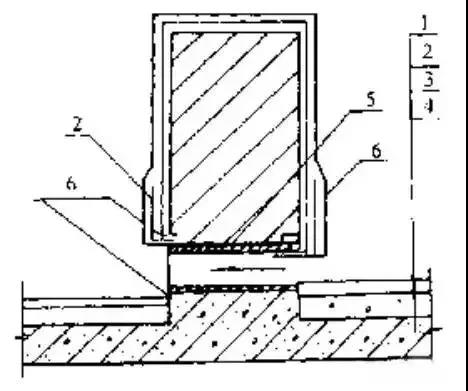

  反挑梁過水洞滲漏水


現(xiàn)象:

雨水沿洞內(nèi)及周邊的縫隙向下滲漏。

原因分析:

過水洞及周圍有貫通性孔、縫,又未作好防水處理,而產(chǎn)生滲漏水。當過水洞有預(yù)埋管時,預(yù)埋管端頭與混凝土的接縫處密封不好也會產(chǎn)生滲漏水。




防治措施:

過水洞周圍的混凝土應(yīng)澆搗密實,過水洞宜用完好、無接頭的預(yù)埋管,管兩端頭應(yīng)突出反挑梁側(cè)面10mm,并留設(shè)20mm×20mm的槽,用柔性密封膏嵌填,過水洞及周圍的防水層應(yīng)完整,無破損,粘結(jié)要牢固,過水洞暢通。




本文來自防水與施工


標簽

本文網(wǎng)址:http://xhjyjx.com/news/757.html

相關(guān)產(chǎn)品

相關(guān)新聞

X
選擇其他平臺 >>
分享到
