施工!建筑防水工程設計——地下室底板!

2020-06-27

建筑防水工程一般包括屋面防水地下工程防水、外墻防水及室內防水。其中,地下工程防水設防環境復雜,對防水材料性能要求相對較高,特別對于地下室底板而言,其薄弱環節眾多、交叉作業、基面處理難度大等因素交織,往往是地下工程防水的重點和難點。


地下室底板


1.底板防水設計及相關要求


地下室底板防水由結構自防水與附屬防水層兩道屏障組成。其中結構自防水一般為具有一定抗?jié)B性能的防水混凝土;而附屬防水層則是由防水卷材、防水涂料中的一種或多種組合而成。底板基本構造層次(預鋪反粘)如圖1.1。


地下室底板

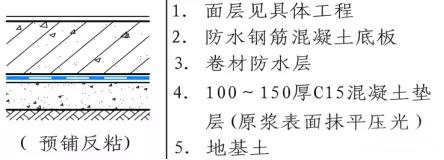

                                                                    圖1.1 地下室底板基本構造層次


對于地下室底板而言,結構自防水抗?jié)B等級應根據結構埋置深度確定,具體對應關系如表1.1。另外,結構防水混凝土的厚度、抗壓強度、基本配合比設計,外加劑、工作性、水化熱及施工工藝控制等均應符合GB50108《地下工程防水技術規范》及相關規范要求。


地下室底板

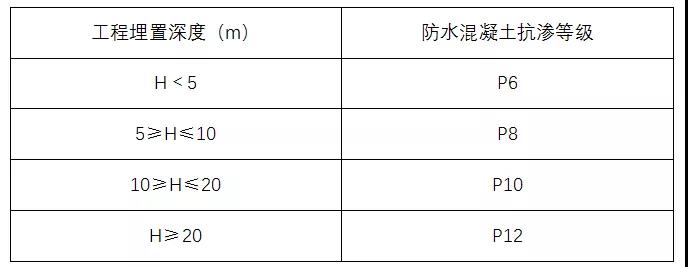

                                                                    表1.1  防水混凝土抗?jié)B等級設計


注:考慮到南方地區地下水豐富,地下水位高,故參照SJG19-2019《深圳市建筑工程防水技術標準》進行設計,抗?jié)B等級在GB50108的相應設計要求上有所提升。


對于底板附屬防水層則應優先選用具有一定耐久性的防水卷材,一般應為II型產品,具體材料性能要求請參照GB50108《地下工程防水技術規范》中第4.2~4.7節的相關要求。


根據以往地下工程施工經驗及現行地下工程防水相關技術規范,地下室底板防水推薦設計方案如表1.2。

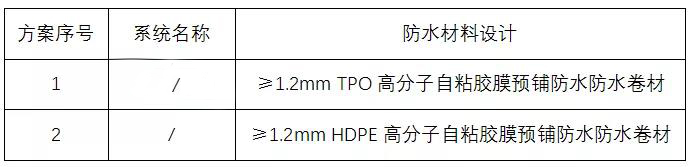

                                                                    表1.2  底板推薦設防方案


2.底板預鋪反粘法施工及重難點處理


2.1 預鋪反粘法及其設防優勢


預鋪反粘法是近年來研發的一項新技術,施工時將覆有高分子自粘膠膜的防水卷材反向空鋪(自粘面朝上)在墊層混凝土上,使底板結構混凝土與自粘膠層形成緊密滿粘接的一種施工方法。


本設防方案結合預鋪反粘法,其優勢主要表現在以下幾個方面:

1)預鋪反粘法使得預鋪防水卷材自粘膠層與結構混凝土之間實現滿粘,若防水層局部受到破壞,滲水也不會在卷材防水層與結構之間到處竄流,從而實現對破損點滲水的鎖固,降低滲漏風險。具體示意如圖2.1。


地下室底板

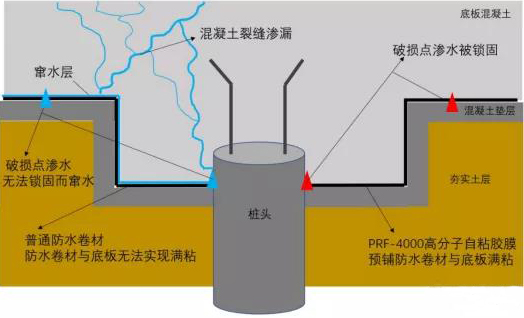

                                                        圖2.1 預鋪反粘法與普通工法抗破損竄水性對比




2)空鋪在墊層上而反向與底板混凝土粘接,在墊層沉降時不會被拉裂,從而保護了防水層,延長了服役壽命;


3)1.2mm及以上厚度的預鋪自粘防水卷材一道即可達到I級設防,大幅降低了設防成本,據我司相關經驗,相比于傳統的SBS改性瀝青防水卷材成本約下降40%,相比于普通自粘防水卷材成本約下降25%;


4)以TPO為片材的高分子自粘膠膜預鋪防水卷材及其輔材能表現出更好的物理性能、耐水性、基層適應性和工藝便捷性。


2.2 底板預鋪反粘施工及關鍵要求

基本施工流程:(墊層混凝土)基層處理→彈線與試鋪→節點處理→大面施工→局部密封與檢查→隱蔽驗收→(底板鋼筋綁扎、模板支設及混凝土澆筑)


基層處理:預鋪反粘施工時將防水卷材空鋪于基層上,對基面含水率要求較低,保證基面平整、干凈、無尖銳物、無明水即可施工;


搭接處理:高分子自粘膠膜預鋪防水卷材采用自粘膠搭接時搭接寬度d1≥70mm,而采用膠粘帶搭接時搭接寬度d2≥80mm;長邊搭接時撕掉隔離膜按預留自粘膠層寬度(一般不少于70mm)搭接即可,短邊搭接時可采取對接和膠粘帶搭接兩種形式,具體示意如圖2.2-1.



地下室底板

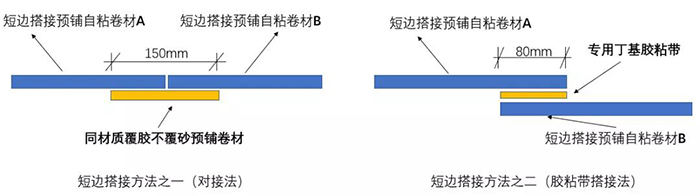

                                                               圖2.2-1  兩種不同的短邊搭接方法




承臺處理:基面清理后,承臺施工按①②③④⑤的順序進行。即:① 陰陽角節點處理(優先選用預制件,以利提高施工效率及節點密封效果;② 承臺立面卷材預鋪并注意盡量錯縫搭接;③ 卷材上翻至承臺頂部并臨時固定;④ 承臺底面卷材預鋪施工;⑤ 樁頭部位的密封。具體如圖2.2-2。


地下室底板

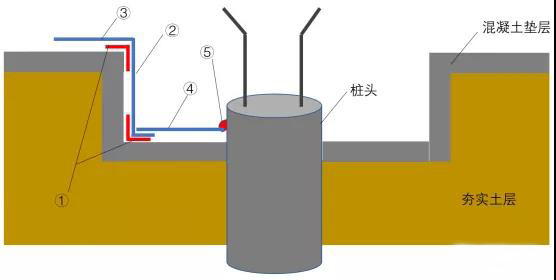

                                                                    圖2.2-2  承臺施工工藝示意圖


保護層與加強層:預鋪法施工為實現預鋪防水卷材自粘層與底板混凝土的可靠粘結,可不施工保護層;另外,考慮到預鋪反粘工藝的特殊性,并根據GB50108《地下工程防水技術規范》主編單位的補充說明,對于承臺等部位陰陽角的防水加強層,預鋪反粘施工時也可以省去。


2.3 關鍵節點處理

1)底板甩槎與接槎


地下室底板

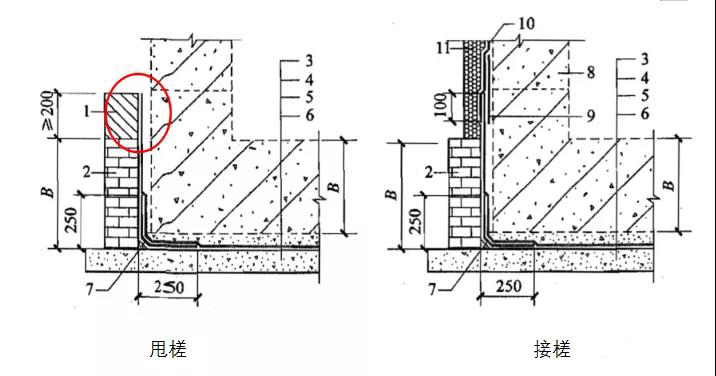

                                                               圖2.3-1   底板卷材防水層甩槎與接茬構造


1.臨時保護強;2.保護墻;3.細石混凝土保護層;4.卷材防水層;5.水泥砂漿找平層;6.混凝土墊層;7.卷材加強層;8,結構墻體;9.卷材加強層;10.卷材防水層;11.卷材保護層


底板采用預鋪?zhàn)哉撤浪聿臅r(shí),甩槎部分應在臨時性保護墻立面作臨時固定,而不應壓砌在臨時性保護墻下,以免在側墻混凝土施工過程中對甩槎部分造成損傷甚至完全破壞,Z終導致無法接槎。具體如圖2.3-1中紅圈部分所示。


接槎時,側墻防水層應蓋壓底板甩槎卷材,并做好搭接密封處理。搭接寬度不宜小于150mm,搭接前應將卷材搭接區域表面清潔干凈,如果出現局部損傷應及時修補。

2)超前止水后澆帶


地下室底板

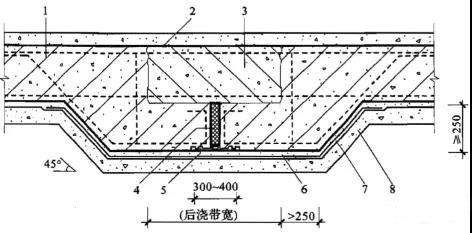

                                                                    圖2.3-2  超前止水后澆帶止水構造



1.混凝土結構;2.鋼絲網片;3.后澆帶;4.填縫材料;5.外貼式止水帶;6.細石混凝土保護層;7.卷材防水層;8,墊層混凝土


超前止水后澆帶是后澆帶設計應該優先選用的一種構造形式,其具有提前止水,加快施工進度等特點。


預鋪反粘施工時,超前止水后澆帶除應設置外貼式止水帶外,還宜騎縫對稱設置一道同材質、同厚度、不覆砂的高分子自粘膠膜防水卷材加強層,寬度應每邊超出后澆帶300mm。具體如圖2.3-2。


3)樁頭處理


地下室底板

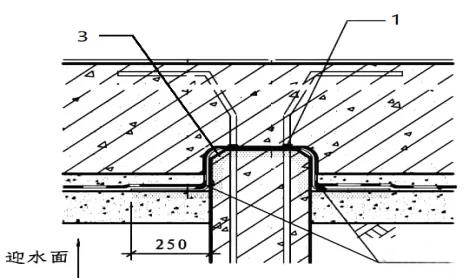

                                                                              圖2.3-3 樁頭防水處理




1.遇水膨脹止水條或膠;2.耐水型密封材料;3.水泥基滲透結晶型防水涂料;

樁頭處理時,高分子自粘膠膜預鋪防水卷材應于樁頭處斷開,卷材沿樁頭周邊應切割齊整,弧線均勻,切口與樁頭的結合處應用耐水型柔性密封材料密封嚴實;


對于樁頂及樁身側壁可采用水泥基滲透結晶型防水涂料進行涂刷,用量不得少于1.5kg/m2;樁頂應滿刷,側壁下翻高度不得低于150mm;

樁頭鋼筋可采用遇水膨脹止水條或膠進行密封,具體如圖2.3-3。

對于地下室底板的其他節點防水處理可參見國標圖集16CJ23-3及GB50108《地下工程防水技術規范》。
