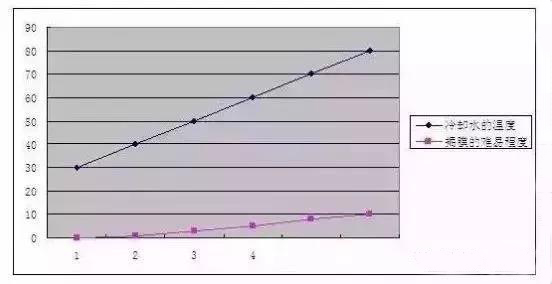

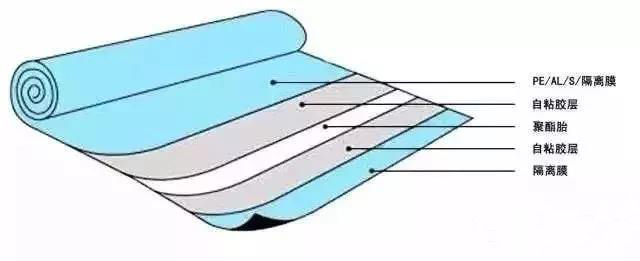

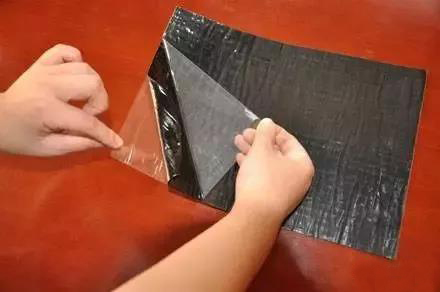

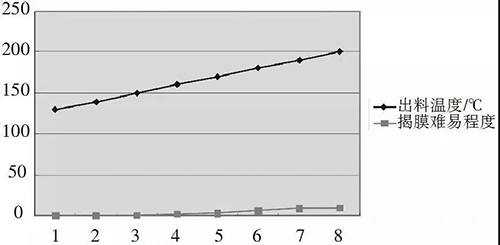

自粘改性瀝青防水卷材分為二類:一類是以膠質(zhì)蠕變自粘膠涂蓋基材表面并復(fù)合隔離材料制造而成的高性能無(wú)胎自粘防水卷材。一類是以以聚酯氈為胎體,以合成橡膠和優(yōu)質(zhì)重交瀝青為主料,配置成的膠質(zhì)蠕變自粘膠,涂蓋胎基表面并復(fù)合隔離材料制造而成的自粘卷材。該類產(chǎn)品具有極強(qiáng)的粘結(jié)性能和自愈性,適應(yīng)高低溫環(huán)境下施工。該類產(chǎn)品耐低溫性能好,是地鐵、隧道和不可動(dòng)火現(xiàn)場(chǎng)的防水、防潮和密封材料,還適用于管道的防水、防腐工程。 產(chǎn)品特點(diǎn) 該產(chǎn)品施工時(shí)不用粘結(jié)劑,也不須加熱烤至熔化,只須撕去隔離層,即可牢固地粘結(jié)在基層上。施工方便且施工速度極快。具有橡膠的彈性,延伸率極佳,很好地適應(yīng)基層的變形和開(kāi)裂。適用于工業(yè)與民用建筑的屋面、地下室、室內(nèi)、市政工程和蓄水池、游泳池以及地鐵隧道防水。還適用于木結(jié)構(gòu)和金屬結(jié)構(gòu)屋面的防水工程。特別適用于不宜動(dòng)用明火的石油庫(kù)、化工廠、紡織廠、糧庫(kù)等防水工程。 注意:不要把非暴露型的卷材用于暴露使用的環(huán)境,不要在凍結(jié)的基面上鋪貼自粘卷材。自粘卷材的包裝和隔離紙只能在鋪貼前和鋪貼時(shí)除去。 自粘防水卷材的施工工藝 1.基層清理 → 涂刷基層處理劑 → 節(jié)點(diǎn)加強(qiáng)處理 → 定位、彈線 → 鋪設(shè)自粘防水卷材 → 節(jié)點(diǎn)密封 → 工作面移交; 具體鋪設(shè)卷材時(shí)的做法:打開(kāi)整卷卷材,用一根鋼管插入成筒卷材中心的紙芯筒,然后由兩人各持一端抬至待鋪的起始端,并將卷材向前展出約500mm,由另一人掀剝次部分卷材的隔離紙,并將其卷到已用過(guò)的包裝紙芯筒上。將以剝?nèi)ジ綦x紙的卷材對(duì)準(zhǔn)已彈好的基準(zhǔn)線輕輕擺鋪,再加以壓實(shí)。 隔離材料的介紹 自粘防水卷材一般是有兩種離型膜做為隔離材料,一種是PE離型膜,一種是PET離型膜。 PET離型膜底材是PET,就是在PET薄膜的表面涂上一層硅油,以降低PET薄膜表面的附著力,達(dá)到離型的效果。常規(guī)厚度從25um至150um。有冷熱撕和光啞面之分,經(jīng)過(guò)防靜電和防劃傷處理,產(chǎn)品具有很好的吸附性和貼合性。PET膜耐溫性很高,耐溫性≥220℃,斷裂延伸率一般在30%左右。 PE離型膜就是在PE薄膜的表面涂上一層硅油,以降低PE薄膜表面的附著力,達(dá)到離型的效果,其耐溫性≤130℃;斷裂延伸率200%;剝離力≤0.25N/25mm;殘余粘著率≥70%。 兩種隔離膜分析不易揭開(kāi)膜的影響因素 第一:生產(chǎn)卷材時(shí)出料溫度超過(guò)了隔離膜的耐受溫度。 生產(chǎn)時(shí)各種產(chǎn)品都有要求的相應(yīng)的不同的出料溫度,有的廠家生產(chǎn)線沒(méi)有降溫設(shè)備很難達(dá)到要求的出料溫度,只要隔離膜不收縮、不燙壞就生產(chǎn),這種情況生產(chǎn)的卷材隔離膜也很難起到隔離的作用,同時(shí)隔離膜也會(huì)出現(xiàn)褶皺嚴(yán)重影響產(chǎn)品的外觀。 第二:生產(chǎn)出來(lái)的卷材不能及時(shí)的進(jìn)行冷卻降溫處理。 卷材從涂油鍋出來(lái)以后需要經(jīng)過(guò)幾道冷卻水來(lái)進(jìn)行柔性的降溫過(guò)程,可有時(shí)冷卻水會(huì)比較高,不能及時(shí)的對(duì)卷材表面進(jìn)行降溫處理,致使卷材長(zhǎng)時(shí)間處于較高的溫度中,使得卷材揭不開(kāi)膜。 第三:夏季施工時(shí)溫度造成的不易揭開(kāi)。 夏季由于外界氣溫較高,自粘卷材由于是黑色的極易吸熱,就會(huì)在施工時(shí)卷材表面溫度能達(dá)到60-70℃;而有的工地存放條件較差,若放置于太陽(yáng)底下卷材就極易因?yàn)闇囟冗^(guò)高而傾斜;這兩種情況均會(huì)致使卷材揭膜很困難。 自粘防水卷材在生產(chǎn)及施工時(shí)出現(xiàn)的問(wèn)題 自粘類防水卷材使用的隔離材料主要有兩種,一種是以PE隔離膜為隔離材料的卷材,一種是以PET隔離膜為隔離材料的卷材。這兩種卷材在夏季生產(chǎn)及施工時(shí)易出現(xiàn)揭不開(kāi)膜的現(xiàn)象,嚴(yán)重影響生產(chǎn)進(jìn)度和施工進(jìn)度。 自粘卷材在生產(chǎn)時(shí)如果揭不開(kāi)膜,受膠料的出料溫度影響很大。如果溫度超過(guò)160℃,PE隔離膜上的硅油會(huì)跟自粘膠料中的油份互相溶解,失去了隔離性。那么到了施工工地更不好揭膜了。見(jiàn)圖1揭膜難易程度跟出料溫度的關(guān)系圖(縱坐標(biāo)代表生產(chǎn)時(shí)膠料的出料溫度,橫坐標(biāo)代表揭膜的難易程度,難易程度從0-8作為標(biāo)識(shí),8代表Z難揭,即揭不開(kāi)。) 圖1揭膜難易程度跟出料溫度的關(guān)系圖 跟生產(chǎn)線的冷卻水的溫度有關(guān)系,冷卻水在生產(chǎn)時(shí)起到一個(gè)至關(guān)重要的作用,如果生產(chǎn)出來(lái)的卷材不能及時(shí)得到很好的降溫,那么嚴(yán)重時(shí)會(huì)把隔離膜表面燙壞,嚴(yán)重影響產(chǎn)品的外觀及質(zhì)量。見(jiàn)圖2揭膜難易程度跟冷卻水溫度的關(guān)系圖(縱坐標(biāo)代表生產(chǎn)時(shí)冷卻水的溫度,橫坐標(biāo)代表揭膜的難易程度,難易程度從0-6作為標(biāo)識(shí),6代表Z難揭,即揭不開(kāi)。) 卷材冷卻效果是依據(jù)產(chǎn)品厚度、生產(chǎn)線速度、設(shè)備冷卻狀況、氣候條件或環(huán)境溫度而定。如果卷材是在慢冷條件下生產(chǎn)卷材,膠料面層將出現(xiàn)0~0.06mm深度的海浪紋路。如果卷材是在急冷條件下生產(chǎn)卷材,膠料面層將出現(xiàn)表層深0~0.15mm,寬0.05~0.08mm大峽谷。這說(shuō)明兩種冷卻效果都有問(wèn)題。所以卷材需要柔性降溫過(guò)程,將卷材的溫度控制在收卷前40℃時(shí),揭膜狀態(tài)是良好的。 夏季生產(chǎn)時(shí)切記配方不可做的太粘,滿足指標(biāo)要求即可。因?yàn)橄募緶囟冗^(guò)高,自粘類卷材的高溫要求在70℃,地表溫度在60-70之間,而卷材是黑色的吸熱指數(shù)較高,所以卷材在工地若露天存放時(shí)溫度很高,若太粘極易揭不開(kāi)隔離膜,給施工造成很大的難度。 配方的原因 配方中使用的油份過(guò)多或是一些廢機(jī)油之類的,在生產(chǎn)出的卷材在存放的 短時(shí)間內(nèi)就是極易析出,析出的油份會(huì)導(dǎo)致卷材粘性下降,另一方面還會(huì)跟隔離膜上的硅油起反應(yīng),使得隔離性下降,揭不開(kāi)膜。 隔離膜的原因 由于PE隔離膜的耐高溫指數(shù)低,所以在涂覆硅油的烘干溫度也不能過(guò)高 如果生產(chǎn)時(shí)出料溫度超過(guò)了硅油的烘干溫度就會(huì)膠料份硅油相容,失去隔離性。 施工環(huán)境的影響 夏季外界溫度較高,卷材本身吸熱指數(shù)較高,如果卷材在工地暴曬在陽(yáng)光下,卷材表面溫度達(dá)到40-50℃左右時(shí)就極易揭不開(kāi)膜,更況施工時(shí)有時(shí)卷材需要鋪貼在混凝土上,經(jīng)過(guò)暴曬以及混凝土的表面溫度,卷材極易達(dá)到50-60℃左右,這個(gè)時(shí)候如果揭膜更是難上加難。 夏季生產(chǎn)自粘卷材時(shí)要特別關(guān)注生產(chǎn)時(shí)的出料溫度和冷卻水的溫度,生產(chǎn)出來(lái)后把卷材模仿工地情況施工一下,防止在工地出現(xiàn)揭不開(kāi)膜的現(xiàn)象。 提示: 1.夏季生產(chǎn)自粘卷材時(shí)出料溫度不可超過(guò)160℃。 2.生產(chǎn)時(shí)的冷卻水的溫度不可超過(guò)40℃。 3.生產(chǎn)時(shí)自粘卷材要完全沒(méi)入水槽中,而不是漂浮于水上面。 4.配方要做的即硬又粘,而不是即軟又粘。 5.建議施工工地把卷材放置在陰涼處,盡量不要在中午溫度較高時(shí)施工。 (本文來(lái)自 功夫防水微平臺(tái)) |
