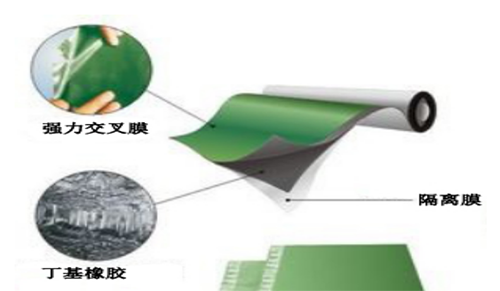

一、產(chǎn)品概述 LOCA? -200強(qiáng)力交叉膜丁基橡膠防水卷材是以強(qiáng)力交叉膜為表層基材,一面涂覆丁基自粘膠,隔離層采用耐老化聚乙烯硅油膜制成的新型防水卷材。產(chǎn)品符合GB/T35467-2017《濕鋪防水卷材》中濕鋪E型的要求。 二、產(chǎn)品特性 1) 強(qiáng)力高分子交叉膜,抗穿刺力強(qiáng),撕裂強(qiáng)度高,性能優(yōu)異; 2) 延伸率高,對基片收縮、變形和裂紋的適應(yīng)性強(qiáng); 3) 獨(dú)特的持續(xù)抗撕裂性,柔性好,自愈性、耐高低溫性能、耐腐蝕、耐霉菌及耐候性; 4) 基層要求低,施工快捷方便; 5) 自粘膠層使用丁基橡膠,耐老化性能好,自愈性強(qiáng),永不固化。 6) 基層要求低,施工快捷方便; 7) 方便適用:在所有季節(jié)使用熱融合方法。 三、適用范圍 主要用于屋面、地下室等防水工程,也可用于綜合管廊、地鐵隧道、水庫堤壩等防水工程。 四、產(chǎn)品規(guī)格 |
基材種類 | 卷材厚度(mm)) | 寬度(m) | 卷材長度(m/卷) |
強(qiáng)力交叉膜 | 1.2、15 | 1.0 | 20 |
五、產(chǎn)品性能指標(biāo) |
序號 | 項 目 | E型 | |
1 | 拉伸性能 | 拉力/(N/50mm)≥ | 200 |
Z大拉力時伸長率/%≥ | 180 | ||
拉伸時現(xiàn)象 | 膠層與高分子膜或胎基無分離 | ||
2 | 撕裂力/N≥ | 25 | |
3 | 耐熱性(70℃,2h) | 無流淌、滴落、滑移≤2mm | |
4 | 低溫柔性(-20℃) | 無裂紋 | |
5 | 不透水性(0.3MPa 120min) | 不透水 | |
6 | 卷材與卷材剝離強(qiáng)度(搭接邊)/(N/mm) | 無處理≥ | 1.0 |
浸水處理≥ | 0.8 | ||
熱處理≥ | 0.8 | ||
7 | 滲油性/張數(shù)≤ | 2 | |
8 | 持粘性/min≥ | 30 | |
9 | 與水泥砂漿剝離強(qiáng)度/ (N/mm) | 無處理≥ | 1.5 |
熱處理≥ | 1.0 | ||
10 | 與水泥砂漿浸水后剝離強(qiáng)度/(N/mm)≥ | 1.5 | |
11 | 熱老化(80℃,168h) | 拉力保持率/%≥ | 90 |
伸長率保持率/%≥ | 80 | ||
低溫柔性(-18℃) | 無裂紋 | ||
12 | 尺寸變化率/% | ±1.5 | |
13 | 熱穩(wěn)定性 | 無起鼓、流滴,高分子膜或胎基邊緣卷曲Z大不超過邊長1/4 |

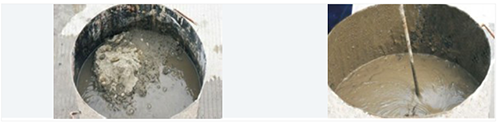

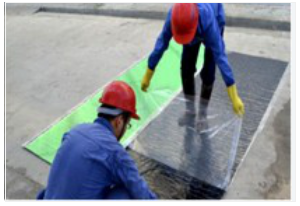

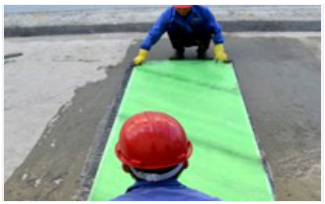

六、施工工藝 1)施工工藝: 基層清理→定位彈線→水泥膠漿配制→細(xì)部節(jié)點處理→鋪貼卷材→搭接處理→收頭密封。 2)施工方法: 1、基層處理:清除基層表面雜物、油污、砂子,凸出表面的石子、砂漿疙瘩等應(yīng)清理干凈,清掃工作必須在施工中隨時進(jìn)行,并修補(bǔ)平整表面。尤其鏟除排水口、煙囪、管壁上的水泥砂漿等附著物; 陰陽角采用水泥砂漿抹成圓弧角,陰角Z小半徑50mm,陽角Z小半徑20mm。 基面若有明水,掃除即可施工。 2、配置水泥素漿: 按水泥:水=2:1(重量比)。先按比例將水倒入原已備好的拌漿桶,再將水泥放入水中,浸泡15~20分鐘并充分浸透后,把桶面多余的水倒掉;然后加入水泥用量的5%~8%聚合物建筑膠(保水劑),用電動攪拌機(jī)進(jìn)行攪拌,攪拌時間5分鐘以上。 3、彈基準(zhǔn)線試鋪: 根據(jù)施工現(xiàn)場狀況,進(jìn)行合理定位,確定卷材鋪貼方向,在基層上彈好卷材控制線,依循流水方向從低往高進(jìn)行卷材試鋪。 4、撕開卷材底部隔離紙: 卷材試鋪后,先將要鋪貼的卷材剪好,反鋪于基面上(即是底部隔離紙朝上),撕剝?nèi)ゾ聿母綦x紙。撕剝時,已剝開的隔離紙宜與粘結(jié)面保持45~60度的銳角,防止拉斷隔離紙,盡量保持在自然松弛狀態(tài),但不要有皺折。 5、卷材鋪貼: 滾鋪法:將卷材對準(zhǔn)基準(zhǔn)線試鋪,在約5m長處用裁紙刀將隔離紙輕輕劃開,注意不要劃傷卷材,將未鋪開卷材隔離紙從背面緩緩撕開,同時將未鋪開卷材沿基準(zhǔn)線慢慢向前推鋪。邊撕隔離紙邊鋪貼。鋪貼好后再將前面試鋪剩余的約5m長卷材卷回,依上述方法粘貼在基層上。 抬鋪法: 把已剪好的卷材反鋪于基面上(即是底部隔離紙朝上),待剝?nèi)ゾ聿娜扛綦x紙后,再將水泥素漿刮涂在卷材粘結(jié)面和基面待鋪位置,然后分別由兩人從卷材的兩端配合抬起,翻轉(zhuǎn)和鋪貼在待鋪位置上。卷材與相鄰卷材之間為平行搭接,待長、短邊搭接施工時再揭除上下卷材搭接隔離膜。 6、輥壓排氣: 待卷材鋪貼完成后,用軟橡膠板或輥筒等從中間向卷材搭接方向另一側(cè)刮壓并排出空氣,使卷材充分滿粘于基面上。搭接鋪貼下一幅卷材時,將位于下層的卷材搭接部位的隔離紙揭起,將上層卷材對準(zhǔn)搭接控制線平整粘貼在下層卷材上,刮壓排出空氣,充分滿粘。 7、搭接封邊、收頭密封: 單面粘卷材搭接邊施工:短邊相鄰卷材之間為平行搭接,用HNP膠粘帶蓋條加溫粘結(jié)(屋面膠粘帶蓋條寬度100㎜,地下室膠粘帶蓋條寬度160㎜)。長邊為加溫自粘搭接,搭接寬帶不小于80mm。大面積鋪貼完成后24小時再進(jìn)行搭接邊施工,施工時清理干凈搭接邊部位的泥漿及灰塵,再揭除上下卷材搭接隔離膜(短邊不用撕隔離膜),用熱風(fēng)槍邊加溫邊粘結(jié)。 8、成品養(yǎng)護(hù)及保護(hù): 晾放24小時至48小時(具體時間視環(huán)境溫度而定,一般情況下,溫度愈高所需時間愈短)。高溫天氣下,防水層應(yīng)防止暴曬,可用遮陽布或其他物品遮蓋。 七、示意圖 八、對比分析 1、施工對比 |

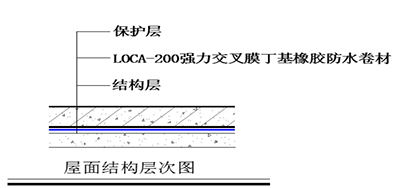

產(chǎn)品名稱 | 性能特征 | 施工方法 | 粘結(jié)機(jī)理 | 防水效果 |
(如SBS、APP等) | 高溫性能好,拉力大材料硬而重 | 熱熔或涂膠法施工,環(huán)境條件要求高,不安全、不環(huán)保 | 物理吸咐、難與滿粘 | 雨衣式防水,受損易竄水 |
低溫柔性好、彈性高初粘性好 | 濕鋪法,受基面環(huán) 境影響小,安全、環(huán)保 | 物理吸咐粘結(jié)不持久 | 粘結(jié)不持久,破損會竄水 | |
強(qiáng)力交叉膜自粘防水卷材 | 柔韌性、耐溫好、彈性高、耐破損、自愈性強(qiáng) | 濕鋪法,受基面環(huán)境影響小,安全、 環(huán)保 | 化學(xué)粘結(jié)與水泥固化同步,形成高密封滿粘 | 高密封防水體系,卷材破損點,水不擴(kuò)散,不竄水 |
2、產(chǎn)品對比 |
產(chǎn)品名稱 | HDPE 膜 | 卷材的物質(zhì)形狀特性 | 施工基面要求 |
改性瀝青防水卷材(如 SBS、APP 等) | 普通,易撕裂、抗撕裂 性弱,延伸性差通常 都是30% | 厚重,陰陽角很難服 貼,容易參些雜質(zhì) | 要求施工基面:完全平整、充分干燥、絕 對干凈,并刷基層處理劑,否則粘不住以致脫落。 |
自粘防水卷材 | 普通,易撕裂、抗撕裂性弱,延伸性差通常都是30% | 輕薄,但粘附力較弱, 水泡可逆,屬于物理粘結(jié) | 基層要求比較高,遇水、遇油、 遇灰塵時,影響使用效果。 |
強(qiáng)力交叉膜自粘防水卷材 | 360度網(wǎng)式交叉疊壓 膜,抗撕裂性超出國標(biāo) 好幾十倍和延伸性超出國標(biāo)3-4倍以上,徹底解決混泥土的裂縫問題。 | 高科技、高強(qiáng)高韌, 輕薄環(huán)保、網(wǎng)式交叉 疊壓高分子膜+強(qiáng)力密封膠強(qiáng)強(qiáng)聯(lián)合。便于施工,富有彈性! 化學(xué)粘結(jié)! | 對施工基面無干濕程度要求(有明水掃除即可施工),現(xiàn)澆混凝 ±基面可以不找平施工;刮涂水泥凝膠時可將粉塵混入水泥凝膠,故粉塵不會影響卷材與基面粘結(jié)。 |
