插我一区二区在线观看,7M精品福利视频导航,国产精品自产拍在线观看,人人摸人人操Α√

歐西盾防水
您當(dāng)前的位置 : 首頁 > 媒體中心 > 行業(yè)資訊 > 正文

地鐵滲漏水的原因分析及防滲堵漏措施

從地鐵管道發(fā)現(xiàn)漏水局部來看,水均由主體結(jié)構(gòu)的混凝土薄弱部位滲漏出來。它說明了兩個(gè)方面的問題:一是主體結(jié)構(gòu)的剛性自防水局部失效;二是由防水材料構(gòu)成的整體柔性防水層也已經(jīng)破壞。從常理判斷剛性結(jié)構(gòu)自防水局部失效與柔性防水層局部破壞有的在同一部位,但多數(shù)情況不會(huì)在同一部位,這是由于柔性防水層局部破壞后地下水穿過柔性防水層,進(jìn)入結(jié)構(gòu)層的外壁,在地下水壓力的作用下水會(huì)在柔性防水層與結(jié)構(gòu)混凝土外表之間,劈開通道,當(dāng)遇到結(jié)構(gòu)混凝土的自防水失效部位時(shí)穿透混凝土進(jìn)入主體結(jié)構(gòu),產(chǎn)生滲漏。因此,當(dāng)人們發(fā)現(xiàn)主體結(jié)構(gòu)漏水時(shí),其主體結(jié)構(gòu)的自防水和柔性防水層均已有局部的失效和破壞,但是具體滲漏部位卻很難查清。

按照不同的構(gòu)造方面,主體結(jié)構(gòu)漏水原因可以分為結(jié)構(gòu)混凝土剛性自防水局部失效,柔性防水局部破壞和建筑細(xì)部構(gòu)造不當(dāng)?shù)取?/span>


結(jié)構(gòu)混凝土剛性自防水局部失效的原因有哪些?



結(jié)構(gòu)混凝土的局部施工澆筑質(zhì)量缺陷造成的通道根據(jù)缺陷狀態(tài)的產(chǎn)生有以下幾種情況:

1.由混凝土結(jié)構(gòu)不嚴(yán)密產(chǎn)生的通道。它主要是由澆筑混凝土漏振產(chǎn)生的振搗不實(shí)或施工過程中出現(xiàn)的暫停,或混凝土接茬不是按照標(biāo)準(zhǔn)施工縫作業(yè),從而形成帶狀混凝土局部松散。2.模板板縫支設(shè)不嚴(yán)密產(chǎn)生縫隙漏漿形成的局部混凝土不實(shí)。3.模板支設(shè)總體不牢,上部澆筑引起下部模板變形產(chǎn)生的混凝土裂縫。4.通過主體結(jié)構(gòu)自防水混凝土的支撐鐵件或預(yù)埋件沒有嚴(yán)格實(shí)施防止漏水措施(不加焊止水環(huán))引起的預(yù)埋件與混凝土之間的裂縫。5.主體結(jié)構(gòu)外圍結(jié)構(gòu)施工縫處理不當(dāng),在施工縫處產(chǎn)生穿水通道。6.當(dāng)結(jié)構(gòu)混凝土為大體積時(shí),由于措施不當(dāng),水泥水化熱引起混凝土劇烈的溫度升降變化造成的混凝土裂縫。


由于地基沉降不均勻引起的結(jié)構(gòu)局部缺陷沉降不均勻引起的底板的開裂或沉降不均勻產(chǎn)生的墻體受力不均而開裂,這些裂縫形成的穿水通道。

在地下水的浮力作用下產(chǎn)生的結(jié)構(gòu)變形增大而開裂。在有些梁板式地下結(jié)構(gòu)中,底板混凝土承載力小于由地面滲水飽和增大了的地下水浮力,設(shè)計(jì)剛度不足使底板產(chǎn)生向上的弓起變形,這些弓起變形達(dá)到一定值時(shí),板就會(huì)產(chǎn)生微小的徑向裂縫,形成小的穿水通道。

主體結(jié)構(gòu)施工過程排水措施不當(dāng)?shù)叵滤疃炔蛔?,結(jié)構(gòu)混凝土成型的初期地下水過早地侵入結(jié)構(gòu)混凝土造成的局部結(jié)構(gòu)自防水失效。



客觀原因:
大量實(shí)踐證明,當(dāng)?shù)叵鹿こ淌艿浇Y(jié)構(gòu)與溫差變形、材料收縮以及地基不均勻沉降和其他震動(dòng)因素作用時(shí),混凝土和鋼筋混凝土產(chǎn)生各種裂縫是必然的。

混凝土結(jié)構(gòu)一旦出現(xiàn)0.1mm以上的裂縫,漏水就難以避免,隨著時(shí)間的推移,在各種內(nèi)力和外力的不利條件作用下,混凝土裂縫還會(huì)逐漸擴(kuò)大,滲水程度也會(huì)進(jìn)一步加劇。而帶有腐蝕性介質(zhì)的地下滲水還會(huì)使鋼筋腐蝕,混凝土剝落,產(chǎn)生承載力降低、壽命縮短等事故。



柔性防水層局部破壞的原因有哪些?

1.柔性防水層的薄弱環(huán)節(jié)在地下水作用下被切裂,形成整體柔性防水層的破壞,導(dǎo)致水穿透防水層。主體結(jié)構(gòu)底板各陽角防水層容易被切裂,地下底板通常有1—2道沿周陽角線,該處結(jié)構(gòu)混凝土都是尖角,有的分兩次進(jìn)行防水材料施工,其陽角線防水能力比較差,在結(jié)構(gòu)沉降過程中,該部位很容易被切裂。另外主體結(jié)構(gòu)底板柔性防水層都是采用外防內(nèi)貼法施工,而該法施工無法做到防水層和結(jié)構(gòu)層黏合緊密,在底板變形時(shí)容易使柔性防水層與底板脫開,脫開結(jié)構(gòu)的防水層又容易在地下水作用下鼓破。《地下工程防水技術(shù)規(guī)范》(GB50108-2001)第4.3.12條中特別規(guī)定“底板墊層混凝土平面位置的卷材宜采用空鋪法或點(diǎn)粘發(fā),其他與混凝土相接觸的部位應(yīng)采用滿粘法”。因此,這也就是說,對(duì)于底板而言,采用空鋪法或點(diǎn)粘法,底板墊層和柔性防水層之間可能是不密貼,它們之間存在間隙。另外,直接在柔性防水層上施工結(jié)構(gòu)層,底板和柔性防水層之間也是不密貼的。這些都可能造成漏水的通路。

2.柔性防水層因混凝土缺陷而穿孔破壞。這是由于下沉不均勻?qū)е陆Y(jié)構(gòu)較大的開裂帶動(dòng)了柔性防水層的破壞;其次是當(dāng)外防內(nèi)貼法施工的底板混凝土有較大的外空洞,此時(shí)人們不知道不能修補(bǔ)混凝土。產(chǎn)生防水層背面的損失,在水壓力作用下,小局部防水層被擊穿。立墻外防外貼法柔性防水保護(hù)層的損壞或變形引起防水層的局部損壞。主體結(jié)構(gòu)外墻通常采用的柔性防水層都是結(jié)構(gòu)混凝土形成后進(jìn)行外防外貼法施工的,它的優(yōu)點(diǎn)是柔性防水層能較好的和結(jié)構(gòu)混凝土結(jié)合,但當(dāng)前的做法多數(shù)只在防水層外部做磚砌保護(hù)層,當(dāng)主體結(jié)構(gòu)出現(xiàn)較大的下沉或進(jìn)行回填施工過程中有可能使防水層外的砌筑保護(hù)層產(chǎn)生變形斷裂或震動(dòng)局部破壞了防水層。


底板漏水處主要是在沉降縫,另有少量局部滲水

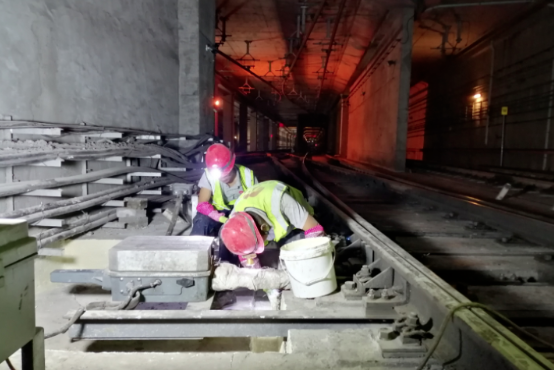

1.修理辦法為:沉降縫處漏水鑿開縫,清理縫內(nèi)水和雜物,用柔性帶伸縮的瀝青類材料灌縫,灌到離底板面約8-19處,用強(qiáng)大的剛性水不漏等材料均勻地填入縫內(nèi),厚度約3cm,在水不漏上放置砂紙,或棉氈等材料,在砂紙或棉氈上填入水不漏至與底板相平,在填的同時(shí)埋上止水針頭(注意止水針頭的出漿口貼緊砂紙或棉氈,在填水不漏入縫時(shí)不能太稀,避免堵住針頭),高壓灌漿,注入止水劑至發(fā)現(xiàn)止水劑在結(jié)構(gòu)表面滲出,再灌其它針頭,止水完成一小時(shí)后,既可敲處灌注針頭,如針頭內(nèi)有些尚未發(fā)泡完成,等完全發(fā)泡完成后,再將空洞填補(bǔ)并清理干凈。
2.局部少量漏水:結(jié)構(gòu)龜裂縫漏水處理在施工縫較低處5-10cm處,傾斜45度,鉆孔至結(jié)構(gòu)體厚度的2/3深度,循環(huán)由地處往高處鉆,孔距為15-30cm為宜,鉆至較高處再一次埋設(shè)灌注針頭,灌漿針頭設(shè)置完成后,再以高壓灌注機(jī)由下往上注入止水劑至發(fā)現(xiàn)止水劑在結(jié)構(gòu)表面滲出,再灌其它針頭,止水完成一小時(shí)后,既可敲處灌注針頭,如針頭內(nèi)有些尚未發(fā)泡完成,等完全發(fā)泡完成后,再將空洞填補(bǔ)并清理干凈。

3.蜂巢漏水處理:在蜂巢范圍處,每隔20-30cm鉆一孔,鉆孔至結(jié)構(gòu)體厚度的2/3為宜,埋設(shè)灌注針頭并加以鎖緊固定后再以高壓注漿機(jī)注入止水劑,灌注順序可從較低處的灌注針頭開始灌注,當(dāng)蜂巢內(nèi)經(jīng)由止水劑發(fā)泡填滿硬化后,從表面滲出時(shí)再順序向高處灌注,止水劑與水反應(yīng)后會(huì)將所有的細(xì)縫填滿,即可完全解決漏水問題,止水完成一小時(shí)后,既可敲處灌注針頭,如針頭內(nèi)有些尚未發(fā)泡完成,等完全發(fā)泡完成后,再將空洞填補(bǔ)并清理干凈。





  • Copyright 2024 江蘇歐西盾科技有限公司 版權(quán)所有
  • 備案號(hào):蘇ICP備2022045791號(hào)
