WMP®-302 雙組分聚氨酯防水涂料是一種雙組分反應固化型高分子防水涂料，A組分是以聚醚和異氰酸酯為主要材質(zhì)聚合反應制成的預聚物，B組分配以多種助劑、填充劑等混合制成。A、B組分按一定配合比攪拌均勻，涂刮在基面上，固化后形成整體而富有彈性的防水膠膜。產(chǎn)品符合GB/T19250-2013《聚氨酯防水涂料》的要求。
產(chǎn)品特點
· 室溫固化，固化速度快，施工方便。
· 粘結(jié)力強、延伸率大、抗拉強度高、彈性好能在不規(guī)則的復雜基面上施工。
· 良好的橡膠彈性和回彈性，抗基層形變（收縮和開裂）能力強。
· 耐水侵蝕、耐化學侵蝕、耐霉變。
適用范圍
· 地下建筑: 地鐵、隧道、地下室、井坑、電梯坑、 管道、混凝土底板等。
· 屋面防水: 混凝土、木、鋼、石棉制品結(jié)構(gòu)的平屋面、斜屋面、種植面、坡屋面。
· 內(nèi)外墻、護土墻、衛(wèi)生間、廚房，非食用水池、游泳池、花壇、落水口等。
· 回伸縮縫、施工縫、變形縫等。

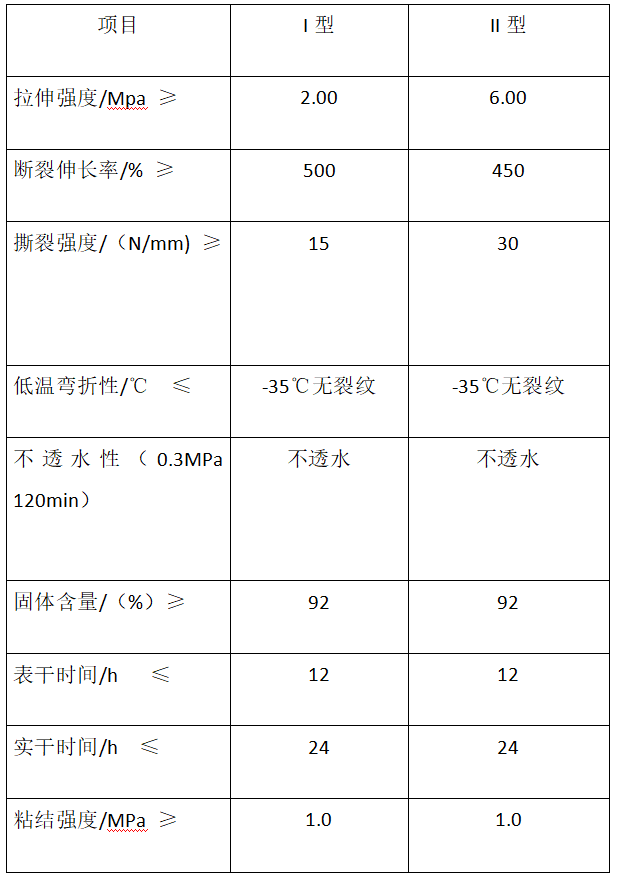

產(chǎn)品性能指標
施工方法
· 基層要求:基層表面應堅固、不起砂、無灰塵、無浮漿、無建筑垃圾，鏟除突起的砂漿塊，凹陷應以聚合砂漿批嵌補平。
· 將本涂料按特定重量比混合后攪拌均勻。
· 用橡皮刮板或棕刷，將配好的料批刮或涂刷到基層上，批刮或涂刷應盡量均勻，使形成的涂膜厚度盡可能一致。
· 涂膜層分2-3次或多次披刮涂刷，每次間隔時間為12小時左右（以表干時間為準）。
· 地下防水工程、防水層應盡可能做在迎水面上，避免地下水壓較大時造成防水層被水壓從基層剝離。
·涂刷1mm厚的涂膜約需涂料1.7kg/ m2。
注意事項
· 二度施工間隔時間應隨氣溫不同而自行控制，宜控制在表干不粘腳為宜。
· 施工溫度為5-35℃，雨雪環(huán)境不得施工，早上施工應待露水收干后進行。
· 應在通風良好的條件下施工，施工人員應做好相應的安全防護措施。
貯存和運輸
· 貯存與運輸時，不同分類的產(chǎn)品應分別堆放。禁止接近火源，避免日曬雨淋，防止碰撞，注意通風。貯存溫度5℃~40℃。
· 貯存與運輸時，本產(chǎn)品必須倒立放置。
· 在正常貯存、運輸條件下，貯存期自生產(chǎn)之日起6個月。
" />
