插我一区二区在线观看,7M精品福利视频导航,国产精品自产拍在线观看,人人摸人人操Α√

歐西盾防水
您當前的位置 : 首頁 > 媒體中心 > 行業(yè)資訊 > 正文

比對正置式屋面和倒置式屋面防水做法的優(yōu)缺點!為什么他

在目前建筑屋面的常規(guī)做法選擇時,正置式屋面和倒置式屋面各有千秋,有些人認為倒置式屋面能有效保護防水層,有些人則認為正置式屋面便于維修,優(yōu)缺點分析!

正置式屋面
正置式屋面是指保溫層位于防水層下方的保溫屋面。該做法多用于采用加氣混凝土、膨脹珍珠巖、礦棉等保溫隔熱材料做保溫層的屋面,因此類傳統(tǒng)的保溫隔熱材料容易吸水,而吸水后就大大降低保溫隔熱性能,所以保溫層只能做在防水層之下。

一、正置式屋面的優(yōu)點
作為傳統(tǒng)做法,操作方便,保證度高,維修費用低,滲漏治理簡單。

二、正置式屋面的缺點
1、因保溫層在防水層下側,為排出找平層與保溫層中的濕氣,避免水汽使防水層起鼓,需在屋面上設置大量的排氣孔,不僅影響屋面使用和觀瞻,而且人為地破壞了防水層的整體性,排汽孔上防雨蓋又常常容易碰踢脫落,反而使雨水灌入孔內。而且,即使是按規(guī)范設排汽道、排汽孔有時還會出現(xiàn)防水層起泡現(xiàn)象。

2、正置式屋面也因為防水層在上方,容易受到氣溫熱脹冷縮的影響和日光紫外線的影響而產生老化、開裂,對屋面的防水很是不利。

3、對于屋面滲漏點的維修,因卷材下部的排汽道四方貫通,一旦一處卷材破損,可能從另處表現(xiàn)處滲漏。單純的從滲漏點不容易確定卷材的破損點,對后期的維修帶來不便。



三、施工注意事項
1、嚴禁在雨雪天進行卷材和保溫施工。

2、卷材防水層的基底要符合質量要求,達到規(guī)定的干燥程度。

3、在屋面拐角、天溝、水落口、屋脊等部位要加鋪防水附加層。卷材搭接、收頭等節(jié)點部位,要仔細鋪平貼實、壓緊。女兒墻、天溝收口出宜用金屬條壓實并用防水油膏封嚴。

4、卷材鋪貼時要避免過度拉緊和皺折,基層與卷材間排氣要充分,向兩側排氣后用輥子壓平粘實。

5、正置式屋面須考慮設置排氣管。排氣管的設置,既要保證排氣功能,又要保證屋面觀感效果。由于排氣管是產生滲漏的一個薄弱點,因此排氣管的施工要確保其施工質量和可靠性。同時要避免因排氣管被破壞,造成雨水侵入。

6、做好成品保護工作。正置式屋面因為防水層在上方,有些不設保護層的屋面,防水層完工后如處于裸露狀態(tài),要加強成品保護措施,確保其在竣工前不被破壞。防水層上設保護層的,或是上人屋面,防水層施工與后道工序施工之間要進行工序交接檢驗,明確質量和成品保護責任,確保這整個屋面的防水質量。



倒置式屋面


一、倒置式屋面的優(yōu)點

1、構造簡化,避免浪費  倒置式屋面可以節(jié)省隔汽層,因延長了防水層的使用年限,節(jié)省后期維護費用,綜合經濟效益高是顯著的。

2、不必設置屋面排汽系統(tǒng);  首先節(jié)約了屋面排汽系統(tǒng)的費用,其次,減少了屋面的滲漏點(每個排汽帽均為滲漏點)。

3、防水層受到保護,避免熱應力、紫外線以及其他因素對防水層的破壞;  因防水層在保溫層下部,避免了熱脹冷縮以及紫外線照射而產生的開裂和老化。

4、日后屋面檢修不損材料,方便簡單。


二、倒置式屋面的優(yōu)點

1、屋面的保溫性能不佳;雨水會在保溫層和防水層之間結聚,影響保溫性能;

2、防水層極易損壞而出現(xiàn)滲漏;屋面樓板如有裂縫,如不處理到位,因結構開裂,也容易引起防水層的拉裂;

3、為劣質防水材料提供了方便之門;對防水材料的耐老化熱性能要求低,一些企業(yè)會故意使用劣質材料;

4、屋面滲漏的治理極其困難;滲漏點難找且防水層的返修及修復比較復雜。


三、施工注意事項

1、防水卷材施工要避免在雨雪天、大風天作業(yè),作業(yè)時要確保適宜的氣溫。

2、伸出屋面的管道、煙道、設備基礎、預埋件等設施竣工投影在防水層施工前全部施工到位,并在這些設施的根部、陰陽角部位要設置防水附加層;基礎墩臺頂部要密封到頂。

3、防水卷材施工前要清理基底,確?;灼秸?、干燥、無雜物。

4、如果屋面樓板結構有裂縫,一定要用水泥滲透結晶聚合物進行封閉處理后,方可后續(xù)施工。

5、卷材收口應采用金屬條壓實,并用密封油膏封嚴。

6、閉水試驗后,應確保防水層干燥后,方可進行保溫層施工。保溫層施工時風力不大于三級、空氣濕度宜小于85%。

7、成品保護是保證倒置式屋面施工質量的重要環(huán)節(jié),防水層和保溫層施工后,應避免一切上人作業(yè)。防水層與保溫層及后道作業(yè)之間應進行工序質量交接檢驗,明確質量及成品保護責任。

另外在進行具體選擇的時候,氣候條件也是我們重點要考慮的因素!

為什么都說倒置式屋面好?細說倒置式屋面:

保溫層設置在防水層上面:這種做法又稱為“倒置式保溫屋面” ,其構造層次為保溫層、防水層、結構層。這種屋面對采用的保溫材料有特殊的要求,應當使用具有吸濕性低,而氣候性強的憎水材料作為保溫層(如聚苯乙烯泡沫塑料板或聚氯脂泡沫塑料板),并在保溫層上加設鋼筋混凝土、卵石、磚等較重的覆蓋層。

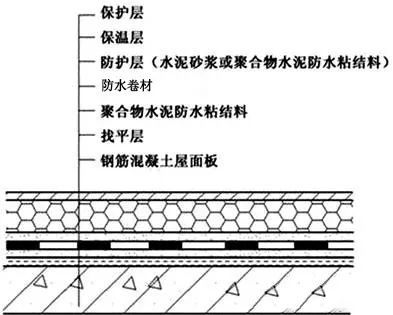

(倒置式屋面)

倒置式屋面的定義中,特別強調了“憎水性”保溫材料,工程中常用的保溫材料如水泥膨脹珍珠巖、水泥蛭石、礦棉巖棉等都是非憎水性的,這類保溫材料如果吸濕后,其導熱系數將陡增,所以才出現(xiàn)了普通保溫屋面中需在保溫層上做防水層,在保溫層下做隔氣層,從而增加了造價,使構造復雜化。其次,防水材料暴露于最上層,加速其老化,縮短了防水層的使用壽命,故應在防水層上加做保護層,這又將增加額外的投資。再次,對于封閉式保溫層而言,施工中因受天氣、工期等影響,很難做到其含水率相當于自然風干狀態(tài)下的含水率:如因保溫層和找平層干燥困難而采用排汽屋面的話,則由于屋面上伸出大量排汽孔,不僅影響屋面使用和觀瞻,而且人為地破壞了防水層的整體性,排汽孔上防雨蓋又常常容易碰踢脫落,反而使雨水灌入孔內。即使是按規(guī)范設排汽道、排汽孔有時還會出現(xiàn)防水層起泡現(xiàn)象。這里面一個根本的問題是保溫材料中的含水率。上海過去采用水泥膨脹珍珠巖(或水泥蛭石)等無機膠結材料在現(xiàn)場拌合做屋面保溫層,加上找平層也是濕作業(yè),施工中用水量較大,要保證及時蒸發(fā)以達到自然風干狀態(tài)下的含水率常常難以做到,這不僅影響到防水工程的施工質量,更大大影響了實際保溫效果。雖然采用樹脂等有機膠結材料的保溫層,如防水樹脂珍珠巖等逐漸在市場上廣泛應用,但由于市場上壓價競爭,質量良萎不齊,其實際含水大大超過其測試報告,質量關難以把握。

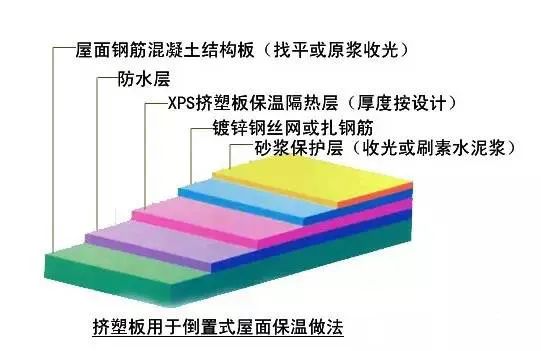

材料科學的發(fā)展,擠塑聚苯乙烯等新型高效節(jié)能材料的發(fā)展應用,終于使倒置式屋面中憎水性保溫材料之技術難關得以克服,為倒置式屋面的設計應用提供了材料基礎。倒置式屋面與普通保溫屋面相比較,主要有如下優(yōu)點:

a、構造簡化,避免浪費;

b、防水層受到保護,避免熱應力、紫外線以及其他因素對防水層的破壞;

c、出色的抗?jié)裥阅苁蛊渚哂虚L期穩(wěn)定的保溫隔熱性能與抗壓強度;

d、如采用擠塑聚苯乙烯保溫板能保持較長久的保溫隔熱功能,持久性與建筑物的壽命等同;

e、憎水性保溫材料可以用電熱絲或其他常規(guī)工具切割加工,施工快捷簡便;

f、日后屋面檢修不損材料,方便簡單;

g、采用了高效保溫材料,符合建筑節(jié)能技術發(fā)展方向。

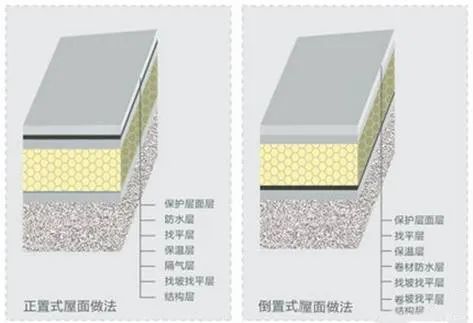

倒置式屋面與傳統(tǒng)保溫屋面構造比較。

倒置式屋面雖然造價較貴,但優(yōu)越性顯而易見。

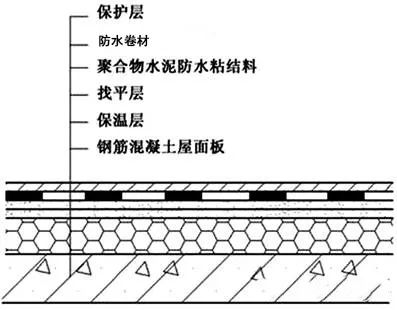

傳統(tǒng)屋面:即正置式屋面,其構造一般為隔熱保溫層在防水層的下面。因為傳統(tǒng)屋面隔熱保溫層的選材一般為珍珠巖、水泥聚苯板、加氣混凝土、陶?;炷?、聚苯乙烯板(EPS)等材料。這些材料普遍存在吸水率大的通病,如果吸水,保溫隔熱性能大大降低,無法滿足隔熱的要求,所以一定要靠防水層做在其上面,防止水份的滲入,保證隔熱層的干燥,方能隔熱保溫。
防水卷材的主要功能是起到防水,如果這類卷材在自然環(huán)境的影響下老化破損,那勢必導致防水功能失效。在防水材料外側有一層密封性好的保溫材料,有效的保護好防水卷材免受破壞,這是比較理想的組合。因此,倒置式屋面的優(yōu)勢將在更多的工程中體現(xiàn)。請思考一下,你所遇到的工程,是采用倒置式屋面還是正置式屋面呢?


  • Copyright 2024 江蘇歐西盾科技有限公司 版權所有
  • 備案號:蘇ICP備2022045791號
